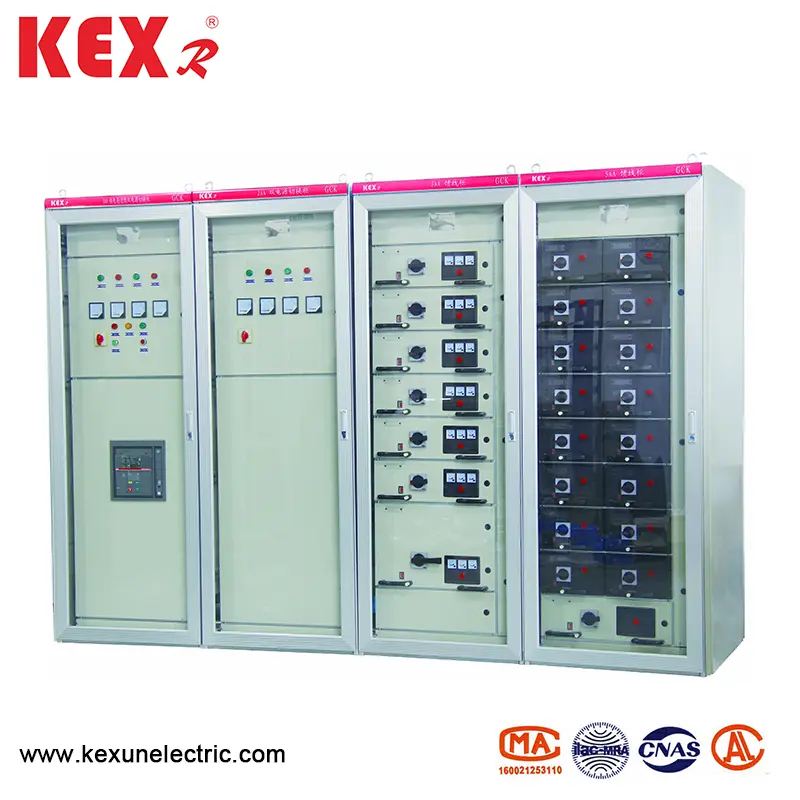

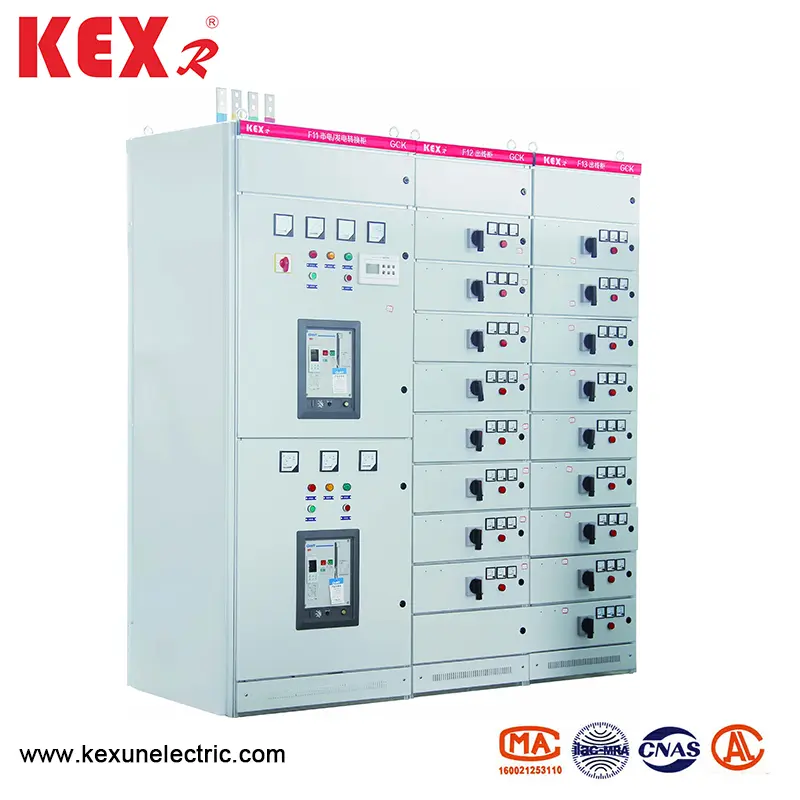

LV Switchgear

● Kondisi penggunaan reguler

◆ Ketinggian switchgear GCK LV kurang dari 2000m

◆ Suhu udara sekitar tidak lebih tinggi dari +40 ℃, dan suhu rata-rata dalam 24 jam tidak lebih tinggi dari +35 ℃, dan suhu udara sekitar tidak lebih rendah dari-50 ℃

◆ Kondisi atmosfer: Udara bersih, dan kelembaban relatif tidak lebih dari 50% ketika suhunya +40 ℃, dan kelembaban relatif yang lebih tinggi diizinkan ketika suhu rendah, misalnya, 90% ketika suhunya +20 ℃

◆ Switchgear GCK LV harus dipasang di tempat -tempat yang bebas dari api, ledakan kering, polusi serius, korosi kimia dan getaran kekerasan

◆ Kecenderungan dengan bidang vertikal tidak boleh melebihi 5; Produk ini cocok untuk transportasi dan penyimpanan pada suhu berikut: -25 ℃ ~+55 ℃, dan tidak akan melebihi+70 ℃ dalam waktu singkat (tidak lebih dari 24 jam); Jika ketentuan penggunaan di atas tidak dapat dipenuhi, pengguna harus menaikkannya dengan pabrikan saat memesan dan menyelesaikannya melalui konsultasi.

● Parameter teknis utama dari switchgear GCK LV

● Fitur arsitektur

Unit fungsi laci dan pintu secara mekanis saling terkait dengan mekanisme operasi sakelar utama. Ketika sakelar utama berada di posisi penutupan, pintu tidak dapat dibuka, dan mekanisme operasi dapat dikunci dalam posisi penutupan atau pembukaan dengan gembok tambahan. Kompartemen unit fungsional dipisahkan oleh pelat logam, dan laci memiliki pertukaran yang baik, dan memiliki posisi kerja, posisi uji dan posisi pemisahan. Ketika laci didorong ke posisi tertentu, laci akan diposisikan secara otomatis. Pada saat ini, laci di sisi kiri laci dapat ditarik untuk melepaskan posisi dan memasuki posisi berikutnya. Ketika laci ditarik keluar dari kabinet, ia juga memiliki fungsi mencegah jatuh.

▶ Kabinet dengan skema tetap seperti kompensasi kapasitansi dan pengukuran memiliki penampilan yang sama dan posisi bus horizontal yang sama dengan kabinet laci. Dengan demikian memastikan bahwa kabinet tipe laci dan kabinet tetap dapat digunakan berdampingan.

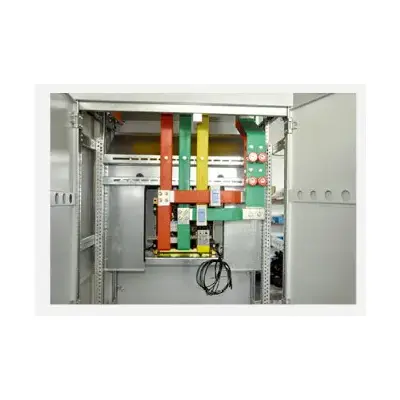

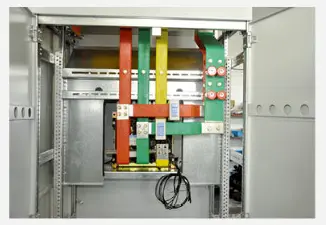

System Sistem Busbar: Busbar kabinet mengadopsi sistem kawat lima fase tiga fase, busbar tunggal digunakan ketika arus pengenal busbar horizontal di bawah 1250A, dan busbar ganda digunakan ketika arus pengenal busbar horizontal di atas 1250A. Busbar horizontal antar kabinet tumpang tindih dengan menghubungkan blok, dan busbar vertikal ditutup oleh cangkang plastik rekayasa polikarbonat. Baff internal digunakan untuk membatasi difusi busur. Busbar netral ditetapkan di bagian depan kabinet, dan busbar pelindung (PE) diletakkan di bagian bawah kabinet dan dihubungkan dengan penyekat kabinet.

▶ Di bawah kondisi tidak mengurangi tingkat perlindungan shell, bagian bawah dan atas kabinet sakelar dilengkapi dengan jendela ventilasi alami.

▶ Kelas perlindungan shell kabinet adalah IP40.

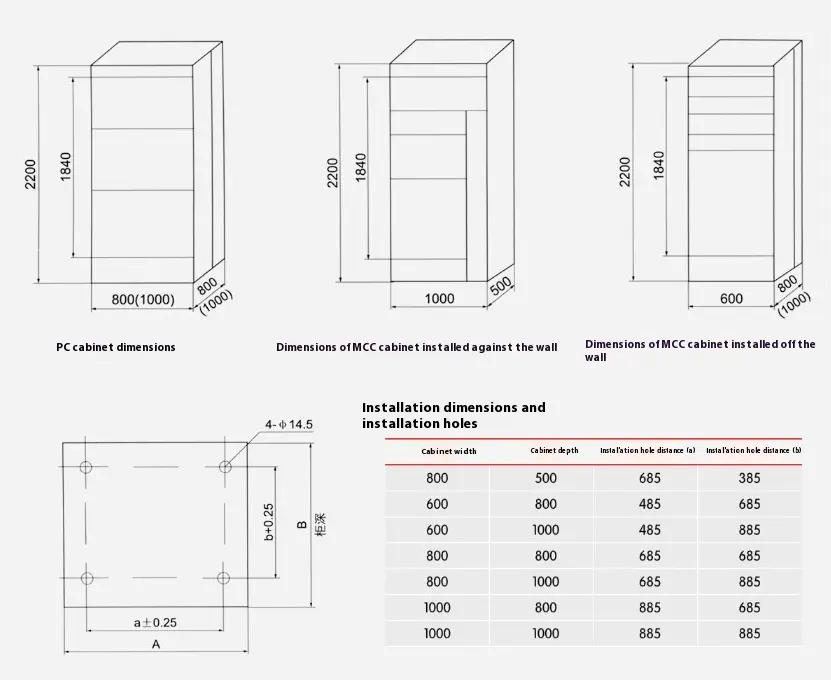

● Dimensi keseluruhan LV Switchgear, dimensi instalasi

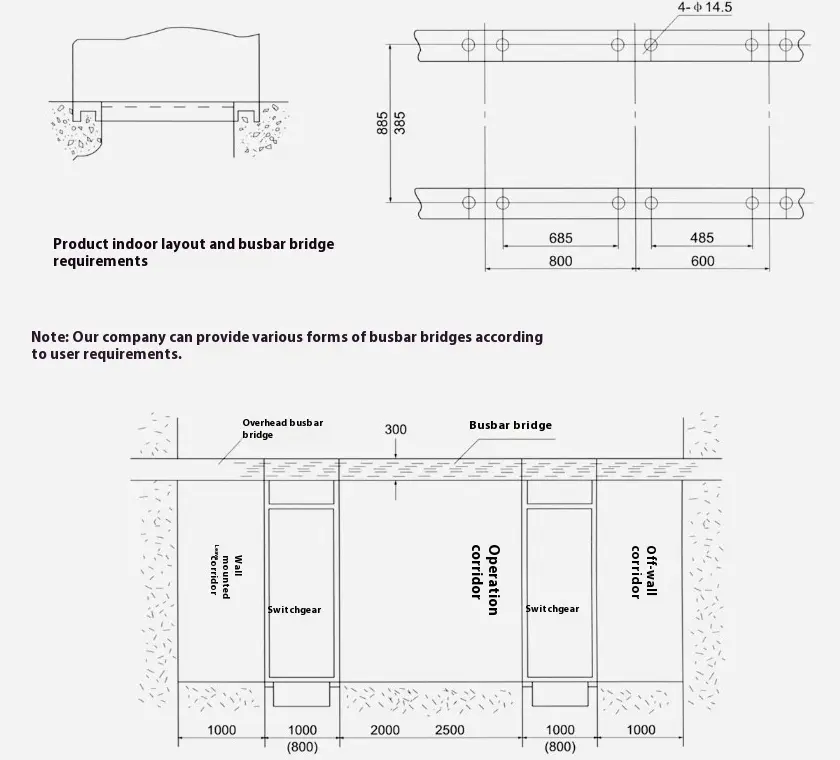

● Diagram skematik dari GCK Tipe LV Switchgear Installation Foundation
