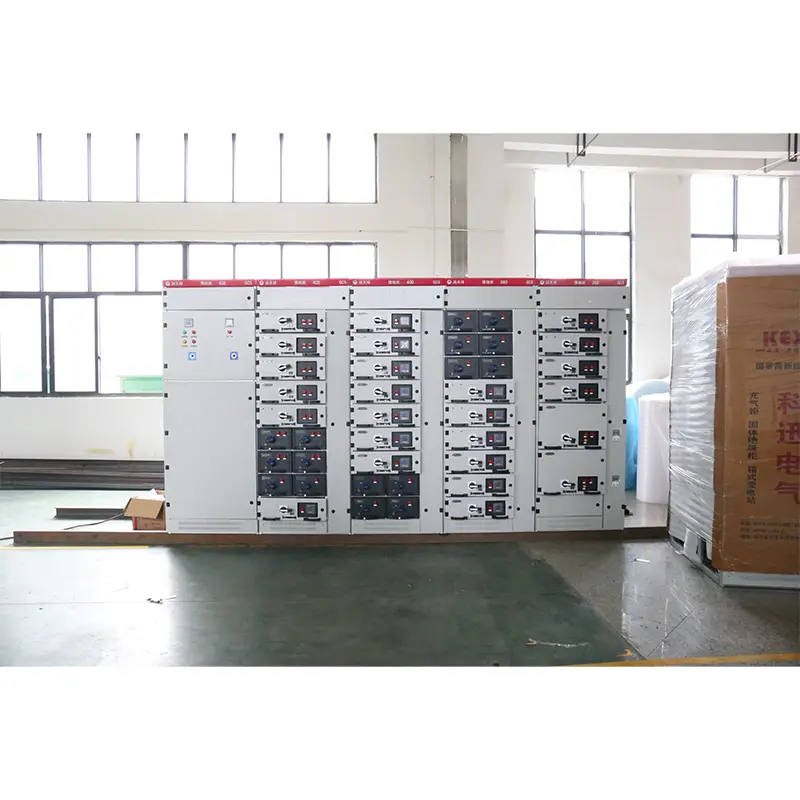

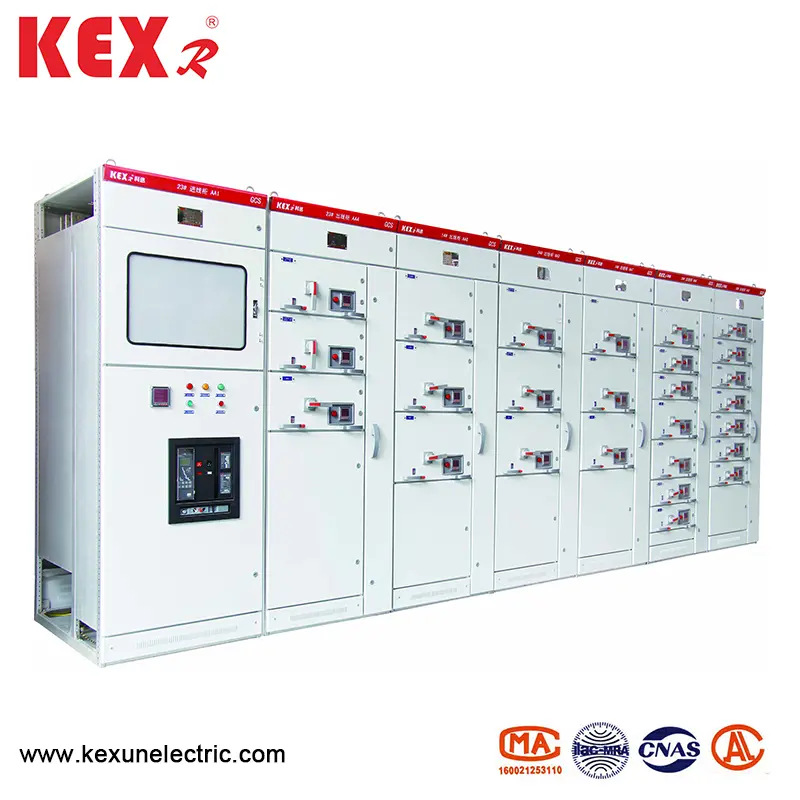

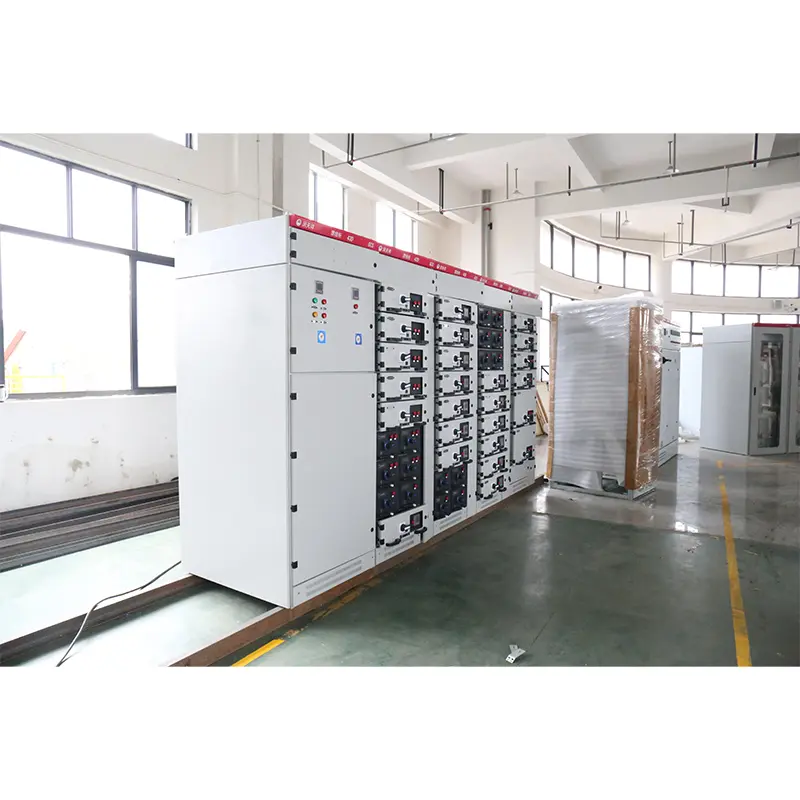

Kabinet sakelar ekstraksi tegangan rendah

● Indeks kinerja

Desain Kabinet Sakelar Ekstraksi Tegangan Rendah GCS memenuhi standar berikut:

▶ IEC439-1 Switchgear dan ControlGear bertegangan rendah

▶ GB7251 Switchgear bertegangan rendah

▶ ZBK36001 switchgear penarik bertegangan rendah

● Parameter dasar

● Struktur utama

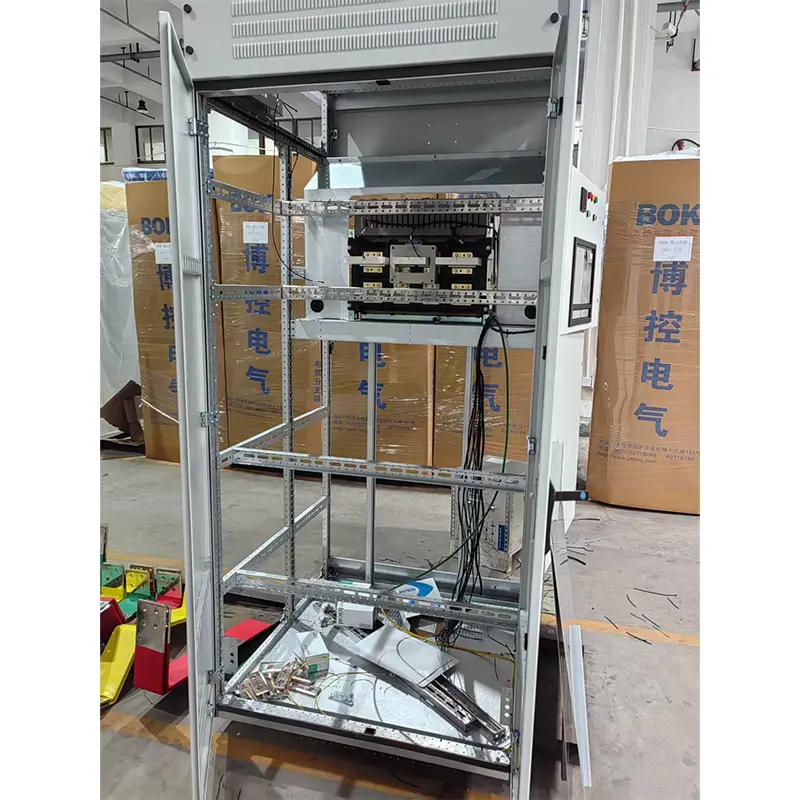

▶ Kerangka utama GCS tipe GCS Sakelar Ekstraksi Tegangan Rendah Kabinet mengadopsi baja Bagian Terbuka Tipe 8MF, dan kedua sisi baja bagian memiliki lubang pemasangan dengan modulus masing -masing 20mm dan 100mm dan ①9.2mm, sehingga instalasi internal fleksibel dan nyaman.

▶ Rangka utama dirancang dalam dua bentuk perakitan, yaitu struktur yang dirakit sepenuhnya dan struktur yang dilas sebagian (bingkai samping dan balok silang) untuk dipilih pengguna.

▶ Setiap ruang fungsional perangkat diisolasi satu sama lain, dan kompartemennya dibagi menjadi ruang unit fungsional, ruang bus, dan ruang kabel. Fungsi masing -masing ruang relatif independen.

▶ Bus utama horizontal diatur secara horizontal di belakang kabinet, yang merupakan ukuran dasar untuk membuat sirkuit utama perangkat memiliki kekuatan hubung singkat yang tinggi.

▶ Desain kompartemen kabel membuatnya sangat nyaman bagi kabel untuk naik dan turun.

▶ Seri ukuran kabinet umum perangkat (lihat tabel di bawah):

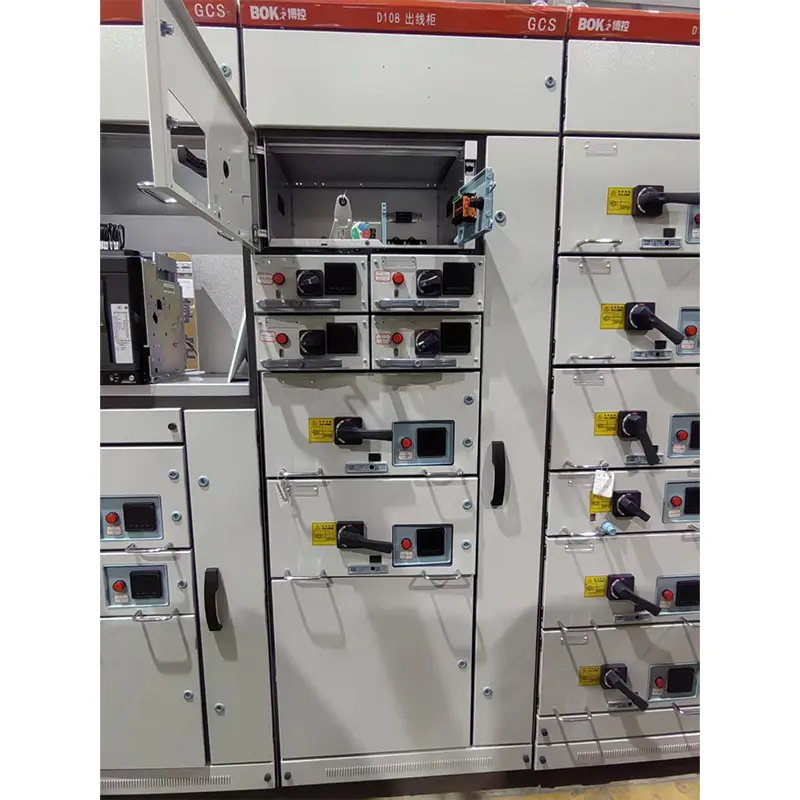

● Unit fungsi

1. Ketinggian laci adalah 160mm. Ini dibagi menjadi 1/2 unit, 1 unit, 3/2 unit, 2 unit, 3 unit dan lima seri ukuran. Arus pengenal sirkuit unit adalah 400A atau kurang.

2. Laci hanya berubah dalam dimensi ketinggian, dan dimensi lebarnya dan kedalamannya tetap tidak berubah. Laci dengan unit fungsional yang sama memiliki pertukaran yang baik.

3. Setiap kabinet MCC dapat dilengkapi dengan paling banyak 11 laci satu unit atau 22 1/2-unit laci. Dimana lebih dari satu unit laci mengadopsi pelat belakang multifungsi.

4. Menurut arus, garis inlet dan outlet laci mengadopsi jumlah plug-in yang berbeda dengan struktur chip yang sama.

5. 1/2 unit laci dan ruang kabel dihubungkan oleh adaptor ZJ-2 dengan struktur pelat belakang.

6. Koneksi antara laci unit dan ruang kabel mengadopsi adaptor ZJ-1 dengan batang ukuran atau struktur tabung yang sama sesuai dengan penilaian saat ini.

7. Unit laci dilengkapi dengan perangkat interlocking mekanis.

● Komponen listrik utama

Prinsip pemilihan komponen listrik utama didasarkan pada teknologi impor, yang dapat diproduksi secara seri di Cina dan memenuhi persyaratan kinerja tinggi perangkat

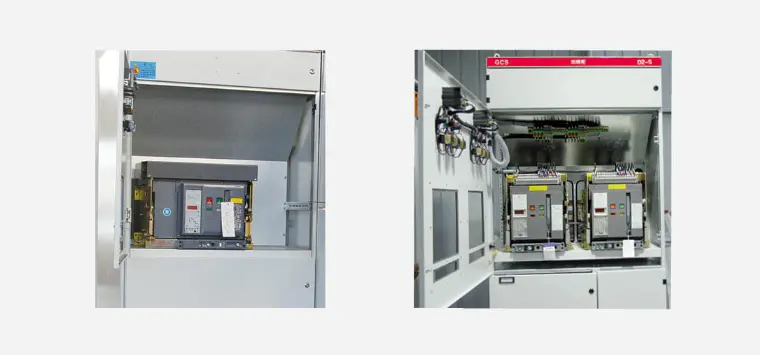

▶ Pemutus catu daya dan unit pengumpan terutama memilih seri AH. Seri M lain yang diproduksi oleh Schneider Company dan seri F yang diproduksi oleh ABB Company dengan kinerja yang lebih canggih juga dapat dipilih. AH Circuit Breaker memiliki karakteristik kinerja yang baik, struktur kompak, ringan dan seri yang kuat. Harganya relatif rendah, pemeliharaan dan penggunaannya nyaman, dan semua indeks kinerja dapat memenuhi persyaratan perangkat ini.

▶ Unit laci (unit kontrol motor, unit umpan parsial) pemutus sirkuit terutama memilih cm1 dan tg.tm30 serial plastik pemutus sirkuit, dan beberapa memilih NZM- diproduksi oleh Moeller Company. Seri 100A. Sakelar ini memiliki karakteristik kinerja yang baik, struktur kompak, busur pendek atau tidak ada busur, dan indikator teknis dan ekonomi yang tinggi, yang dapat memenuhi persyaratan perangkat ini.

Sakelar sakelar isolasi dan sakelar isolasi sekering harus menjadi seri Q. Seri ini memiliki keandalan yang tinggi dan kemampuan melanggar yang kuat, dan dapat mewujudkan interlocking mekanis.

▶ Sekring utama adalah seri NT. 5. Kontaktor AC harus dari Seri B dan LCI-D ..

● Karakteristik GCS Jenis Kabinet Sakelar Ekstraksi Tegangan Rendah

1. Tingkatkan kapasitas panas adaptor, dan sangat mengurangi kenaikan suhu tambahan yang disebabkan oleh kenaikan suhu adaptor ke konektor, kepala kabel dan spacer.

2. Pemisahan antara unit fungsional dan kompartemen jelas dan dapat diandalkan, dan kegagalan satu unit tidak akan mempengaruhi pekerjaan unit lain, sehingga kegagalan terbatas pada kisaran minimum.

3. Susunan bus horizontal membuat perangkat ini memiliki stabilitas dinamis dan termal yang baik dan dapat menahan dampak arus hubung singkat 80/176Ka.

4. Jumlah sirkuit dalam kabinet 4.MCC tunggal sebanyak 22, sepenuhnya mempertimbangkan kebutuhan pintu listrik otomatis (mesin) dalam pembangkit listrik, sistem petrokimia dan industri lain dengan kapasitas unit tunggal besar.

5. Koneksi antara perangkat dan kabel eksternal diselesaikan di kompartemen kabel, dan kabel dapat naik dan turun. Transformator saat ini dipasang di kompartemen kabel, yang membuat instalasi dan pemeliharaan nyaman.

6. Dalam sistem distribusi daya yang sama, arus sirkuit pendek dapat dibatasi dengan mencocokkan reaktor pembatasan arus, tegangan bus dapat distabilkan pada nilai tertentu, dan persyaratan untuk kekuatan sirkuit pendek komponen dapat dikurangi sebagian.

7. Unit laci memiliki jumlah konektor sekunder yang cukup (32 pasang untuk unit 1 dan di atas dan 20 pasang untuk unit 1/2), yang dapat memenuhi persyaratan antarmuka komputer dan loop kontrol otomatis untuk jumlah kontak

● Sirkuit tambahan

Desain diagram sirkuit tambahan sesuai dengan peraturan teknis untuk desain daya bantu pembangkit listrik termal dan peraturan teknis desain lainnya yang relevan. Ini cocok untuk sistem daya tegangan rendah dari pembangkit listrik dan gardu dan sistem distribusi daya tegangan rendah di pabrik, tambang dan bangunan bertingkat tinggi. Skema sirkuit tambahan dari pabrik dan tambang dirancang sesuai dengan skema sirkuit utama, yang dibagi menjadi satuan fungsional saluran masuk catu daya, saluran pengumpan (PC) dan saluran pengumpan motor (MCC) ..

● Paket produk

Pabrikan harus menyediakan dokumen dan aksesori berikut saat memasok:

▶ Daftar perangkat

▶ Sertifikat produk

▶ Instruksi untuk digunakan

▶ Laporan tes pabrik

▶ Gambar listrik yang relevan

▶ Kunci pintu kabinet, pegangan operasi dan suku cadang yang ditentukan dalam kontrak.

▶ Instruksi pemasangan komponen utama

● Instruksi pemesanan

Kontrak pesanan GCS Jenis Kabinet Sakelar Ekstraksi Tegangan Rendah berisi konten berikut:

▶ Model lengkap produk ini mencakup nomor skema sirkuit utama dan nomor skema sirkuit tambahan.

▶ Diagram urutan kombinasi sistem sirkuit utama

▶ Diagram skematik listrik dari sirkuit tambahan

▶ Daftar komponen di kabinet

▶ Mengatur parameter seperti tegangan, arus dan waktu di sirkuit.

▶ Tabel khusus lainnya tidak konsisten dengan penggunaan produk yang normal.
