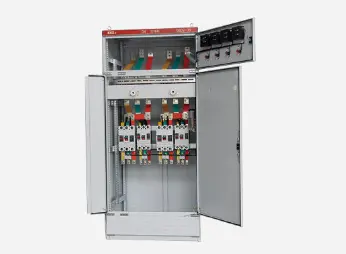

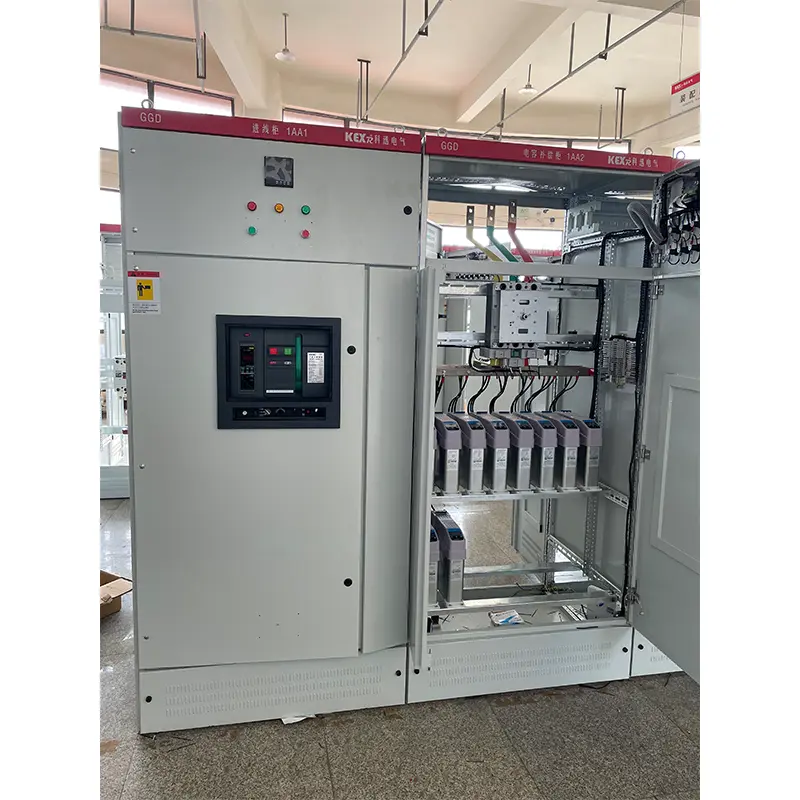

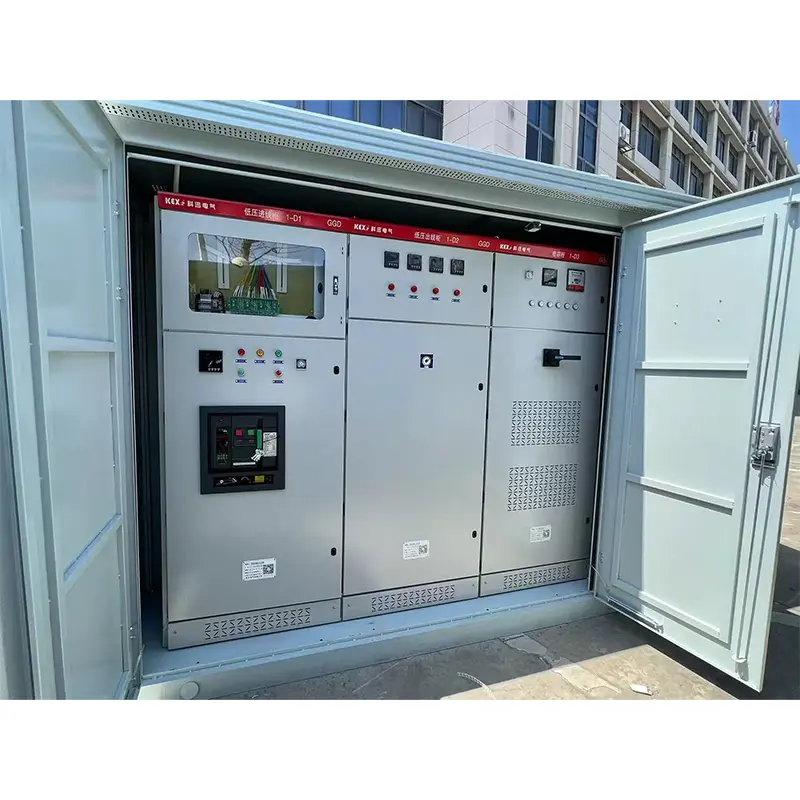

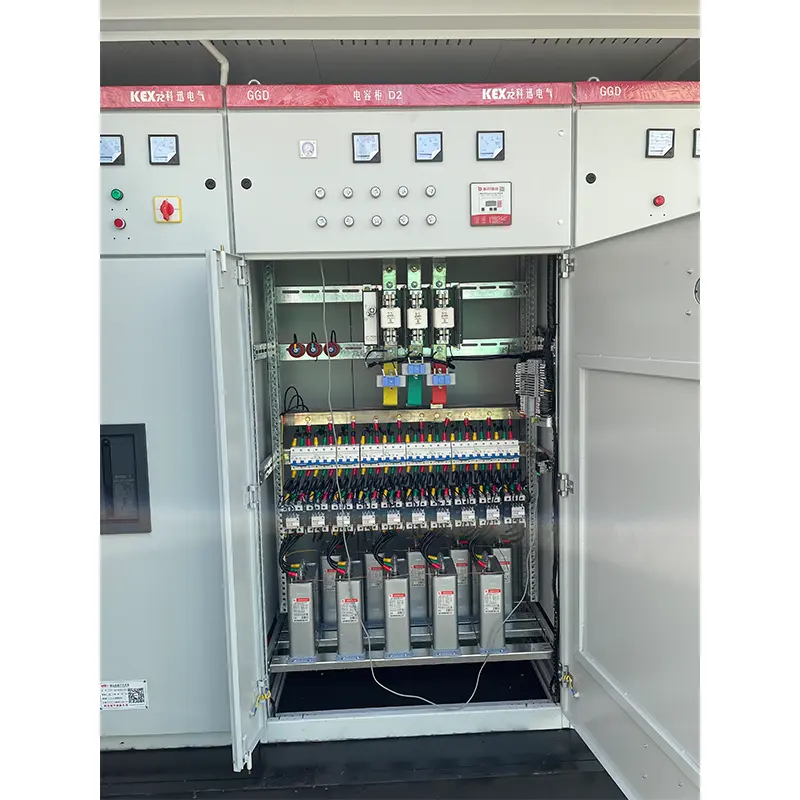

AC Switchgear Distribusi Tegangan Rendah

● Menggunakan kondisi ggd tipe AC switchgear distribusi tegangan rendah

▶ Suhu udara sekitar tidak boleh lebih tinggi dari +40 ℃ atau lebih rendah dari -5 ℃, dan suhu rata -rata dalam 24 jam tidak boleh lebih tinggi dari +35 ℃

▶ Ketinggian instalasi dan penggunaan dalam ruangan tidak boleh melebihi 2000m ；;

▶ Kelembaban relatif udara di sekitarnya tidak boleh melebihi 50% pada suhu tertinggi +40 ℃, dan suhu relatif yang lebih besar harus diizinkan pada suhu yang lebih rendah (misalnya, 90% pada +20 ℃), mengingat bahwa pengaruh embun yang mencurigakan kadang -kadang terjadi karena perubahan suhu;

▶ Ketika peralatan dipasang, kecenderungan dengan bidang vertikal tidak boleh melebihi 5:

▶ Peralatan harus dipasang di tempat di mana tidak ada getaran dan dampak kekerasan, dan di mana tidak cukup untuk mengoreksi komponen listrik;

Catatan: Ketika pengguna memiliki persyaratan khusus, mereka dapat bernegosiasi dengan produsen.

● Parameter listrik dasar

● Fitur desain

▶ Kabinet tipe GGD AC switchgear distribusi tegangan rendah adalah dalam bentuk kabinet umum, dan bingkai dirakit oleh pengelasan lokal dengan baja bentuk dingin 8mf. Bagian bingkai dan suku cadang pendukung khusus dipasok oleh produsen baja yang ditunjuk untuk memastikan keakuratan dan kualitas kabinet. Komponen Kabinet Universal dirancang sesuai dengan prinsip modular, dan ada 20 lubang pemasangan. Koefisien universal tinggi, yang dapat membuat pabrik menyadari pra-produksi, yang tidak hanya memperpendek siklus manufaktur, tetapi juga meningkatkan efisiensi kerja.

▶ Desain GGD Tipe AC Distribusi Tegangan Rendah Switchgeart sepenuhnya menganggap disipasi panas dalam pengoperasian kabinet. Ada berbagai jumlah slot pendingin di ujung atas dan bawah kabinet. Ketika komponen listrik di kabinet menghasilkan panas, udara panas naik dan dikeluarkan melalui slot atas, sementara udara dingin terus -menerus diisi ulang ke dalam kabinet melalui slot yang lebih rendah, sehingga kabinet yang disegel membentuk saluran ventilasi alami dari bawah ke atas untuk mencapai tujuan pendinginan.

▶ Menurut persyaratan desain pemodelan produk industri modern, tipe GGD AC switchgear distribusi tegangan rendah mengadopsi metode rasio bagian emas untuk merancang bentuk kabinet dan ukuran pembagian setiap bagian, yang membuat seluruh kabinet indah dan murah hati.

▶ Pintu lemari terhubung dengan bingkai dengan engsel berputar, yang nyaman untuk pemasangan dan pembongkaran. Strip karet atap pelana tertanam di ujung pintu. Ketika pintu ditutup, strip antara pintu dan bingkai memiliki stroke kompresi tertentu, yang dapat mencegah pintu dari bertabrakan langsung dengan kabinet dan meningkatkan tingkat perlindungan pintu.

▶ Pintu instrumen yang dilengkapi dengan komponen listrik dihubungkan dengan bingkai dengan beberapa untai kabel tembaga lunak, dan bagian pemasangan di kabinet terhubung dengan bingkai dengan sekrup knurled, sehingga seluruh kabinet merupakan sistem pelindung ground yang lengkap.

▶ Lapisan atas kabinet terbuat dari cat kue oranye poliester, yang memiliki adhesi yang kuat dan tekstur yang baik. Seluruh kabinet dalam nada bawah cahaya, yang menghindari efek yang mempesona dan menciptakan lingkungan visual yang nyaman bagi personel yang bertugas.

▶ Penutup atas kabinet dapat dilepas bila perlu, yang nyaman untuk perakitan dan penyesuaian bus utama di lokasi. Empat sudut atas kabinet dilengkapi dengan cincin pengangkatan untuk pengangkatan dan pengiriman.

▶ Level perlindungan kabinet adalah IP30, dan pengguna juga dapat memilih antara IP20 dan IP40 sesuai dengan persyaratan lingkungan penggunaan.

● Instalasi dan Penggunaan

Setelah produk tiba di tempat penerima, pertama -tama harus memeriksa apakah kemasannya utuh, dan memberi tahu departemen yang relevan untuk menemukan alasan saat masalah ditemukan. Untuk produk yang tidak dipasang segera, mereka harus ditempatkan di tempat yang sesuai sesuai dengan ketentuan kondisi penggunaan normal.

◆ Instalasi produk

Instalasi produk harus dilakukan sesuai dengan diagram skematik instalasi (lihat gambar terlampir), dan baja dan baut saluran dasar harus disediakan oleh pengguna. Ketika bus utama dipasang di seluruh baris dengan pelapisan timah, permukaan yang tumpang tindih harus diperbaiki dan diratakan, dibersihkan, dilapisi dengan vaseline netral atau mengambil tindakan lain, dan kemudian diikat dengan baut.

◆ Produk harus diperiksa dan diuji untuk barang -barang berikut setelah pemasangan dan sebelum dioperasikan.

▶ Periksa apakah cat atas kabinet telah jatuh dan apakah kabinetnya kering dan bersih.

▶ Apakah mekanisme operasi komponen listrik fleksibel, dan seharusnya tidak ada gaya operasi yang tidak macet atau berlebihan.

▶ Apakah on-off dari kontak utama dan tambahan dari peralatan listrik utama dapat diandalkan dan akurat.

▶ Apakah rasio dan polaritas indikasi instrumen dan transformator benar.

▶ Apakah koneksi busbar baik dan apakah isolasi mendukung, bagian yang dipasang dan aksesori dipasang dengan kuat dan andal.

▶ Apakah kontak tambahan memenuhi persyaratan, apakah spesifikasi inti sekering dari sekering benar, apakah nilai pengaturan relai memenuhi persyaratan desain, dan apakah tindakan tersebut dapat diandalkan dan akurat.

▶ Apakah kontak sirkuit memenuhi persyaratan diagram skematik listrik.

▶ Apakah sistem sirkuit perlindungan memenuhi persyaratan.

▶ Gunakan megoHmmeter 500 volt untuk mengukur nilai resistansi isolasi tidak kurang dari 1 megohmmeter.

◆ tindakan pencegahan untuk digunakan

(1). Produk ini tidak dipasang di dinding, dioperasikan di satu sisi (sisi depan), dan dipelihara dengan pintu ganda. Hanya profesional yang memenuhi syarat yang dapat memasukkan atau membuka saluran pemeliharaan produk dan pintu lemari untuk operasi, inspeksi, dan pemeliharaan.

(2). Sakelar udara setelah berkali -kali, akan membuat kontak utama luka bakar lokal dan menghasilkan zat karbon, meningkatkan resistensi kontak, harus berupa pemeliharaan dan perbaikan sakelar udara secara teratur sesuai dengan instruksi pengoperasiannya.

◆ Set lengkap produk

▶ Daftar pengepakan

▶ Sertifikat produk

▶ Instruksi untuk digunakan

▶ Laporan tes pabrik

▶ Gambar listrik yang relevan

▶ Kunci pintu kabinet, pegangan operasi dan suku cadang yang ditentukan dalam kontrak.

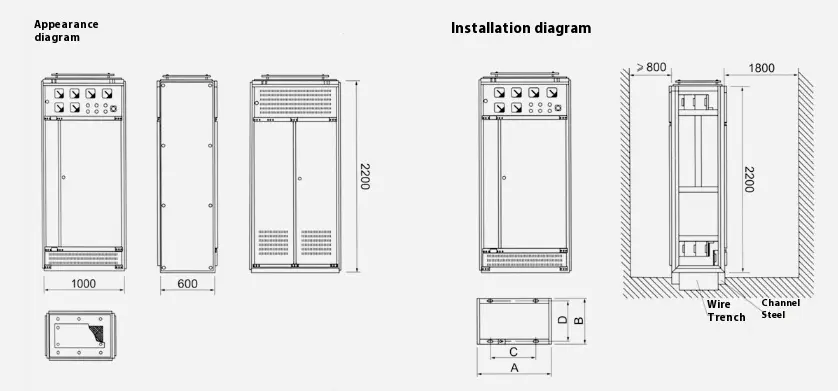

● Diagram Garis Besar dan Instalasi
