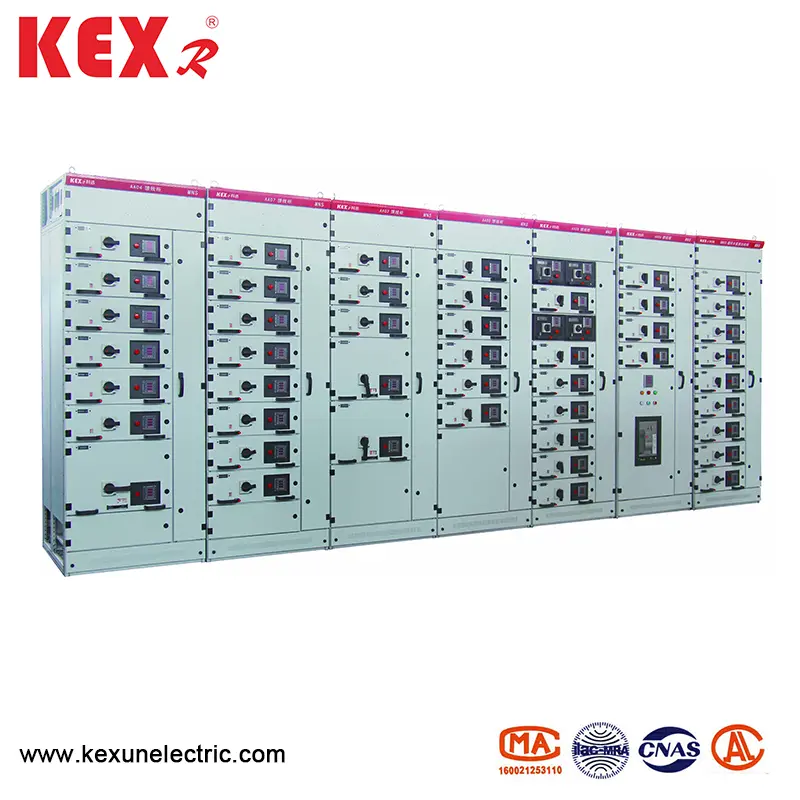

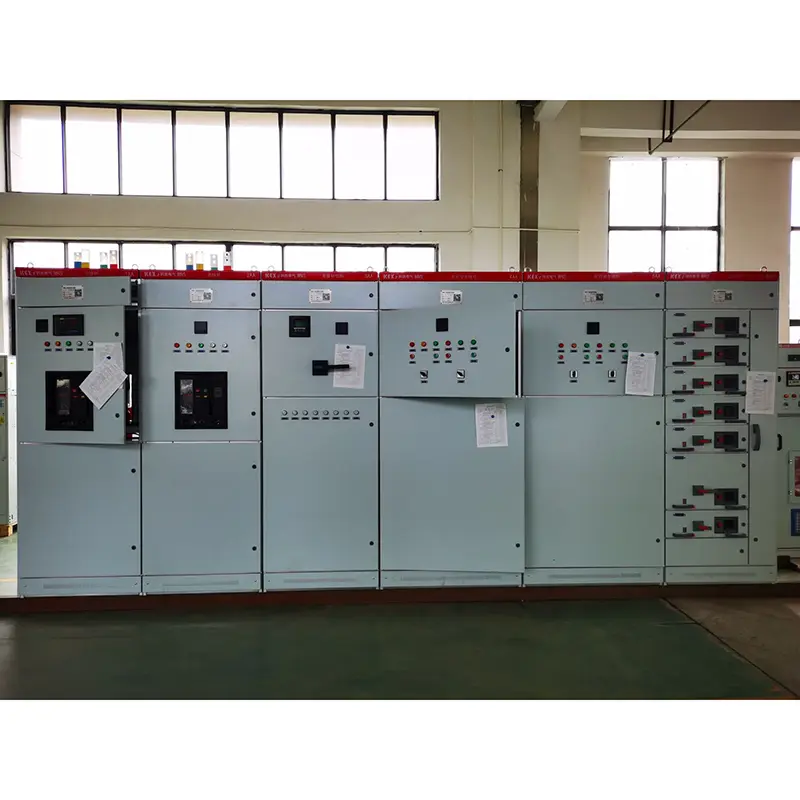

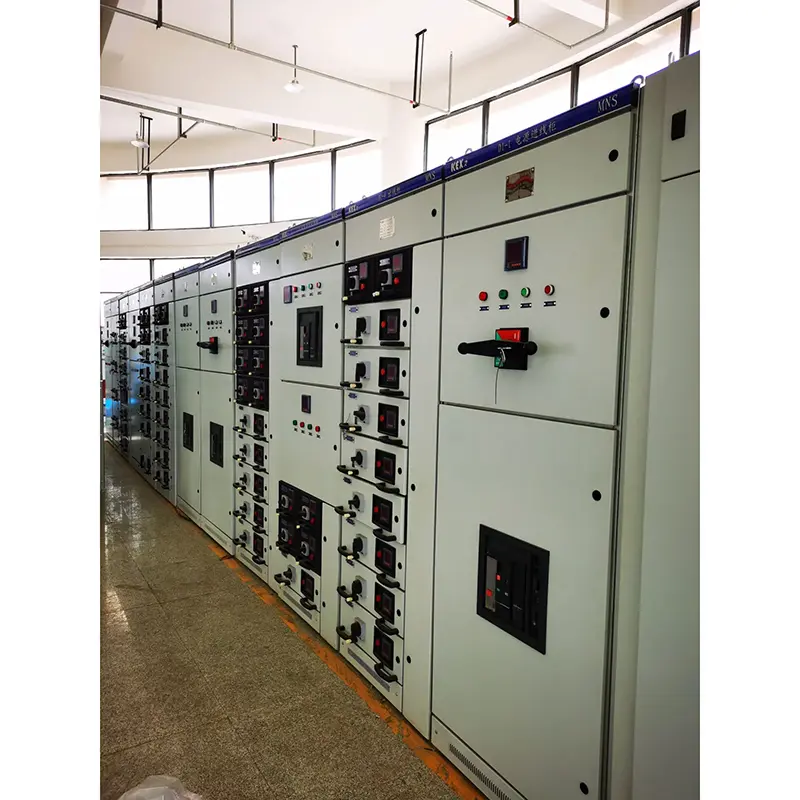

Kabinet distribusi daya tegangan rendah

● Standar

Kabinet Distribusi Daya Tegangan Rendah MNS sesuai dengan standar profesional nasional GB7251.1 Switchgear tegangan rendah dan JB/T9961 switchgear yang dapat ditarik dengan tegangan rendah, dan standar profesional internasional seperti IEC439-1.VDE0660 Bagian V.

● MNS Jenis Kabinet Distribusi Daya Tegangan Rendah Menggunakan Kondisi

▶ Suhu ambient ： -5 ~ 40 ℃ ， rata-rata 24 jam kurang dari 35 ℃

▶ Kondisi atmosfer: Udara bersih, dan kelembaban relatif tidak boleh melebihi 50% pada suhu tertinggi +40 ℃. Pada suhu yang lebih rendah, kelembaban relatif yang lebih tinggi diperbolehkan, misalnya, 90% pada +20 ℃, tetapi perubahan suhu harus diperhitungkan, dan kondensasi kadang -kadang dapat terjadi.

▶ Ketinggian: Kurang dari 1000m, Kabinet Distribusi Daya Tegangan Tegangan MNS cocok untuk transportasi dan penyimpanan pada suhu berikut: -25 ℃ hingga +55 ℃, dan dapat mencapai +70 ℃ dalam waktu 24 jam dalam waktu singkat. Di bawah suhu ekstrem ini, perangkat tidak boleh rusak tidak dapat diperbaiki, dan harus bekerja secara normal.

▶ Jika kondisi di atas tidak dapat dipenuhi, itu harus diselesaikan melalui konsultasi antara pengguna dan kexun.

▶ Ketika perangkat ini digunakan dalam platform pengeboran minyak dan produksi lepas pantai dan pembangkit listrik tenaga nuklir, perjanjian teknis harus ditandatangani secara terpisah.

● Parameter teknis dasar tipe MNS Kabinet Distribusi Daya Tegangan Rendah

◆ Kinerja listrik

◆ Gelar IP

Mematuhi standar IEC529 dan DIN40050. IP30 melindungi padatan lebih besar dari φ φ2.5mm, IP40 melindungi padatan lebih besar dari φ 41.0mm, dan IP54 melindungi terhadap debu dan memercikkan ke segala arah (silakan berkonsultasi dengan pabrikan saat memesan tingkat perlindungan IP54).

◆ Struktur kabinet

Struktur dasar kabinet distribusi daya tegangan rendah terdiri dari profil berbentuk-C. Bagian C dibentuk oleh pelat baja lentur dengan E = 25mm sebagai lubang pemasangan modul. Semua lemari dan partisi dalam galvanis dan dimurnikan. Di sekitar panel pintu, panel samping terbuat dari penyemprotan elektrostatik tegangan tinggi. Lihat gambar di bawah ini untuk struktur dasar kabinet.

◆ Jenis kabinet beralih

1. Jarak antara pusat distribusi daya (PC1: EMAX, MT, 3WN, AH, pemutus sirkuit seri ME dapat digunakan.

2. Kabinet Pusat Kontrol Motor (MCC): Dipasang dengan laci besar dan kecil, dan sakelar utama dari setiap loop mengadopsi pemutus sirkuit case plastik tinggi atau sakelar beban putar dengan sekering. Kabinet Kompensasi Faktor Daya Otomatis (dengan perangkat kompensasi faktor daya manual, otomatis dan jarak jauh)

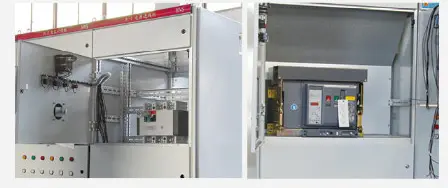

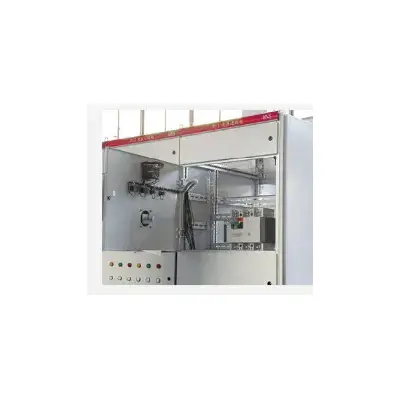

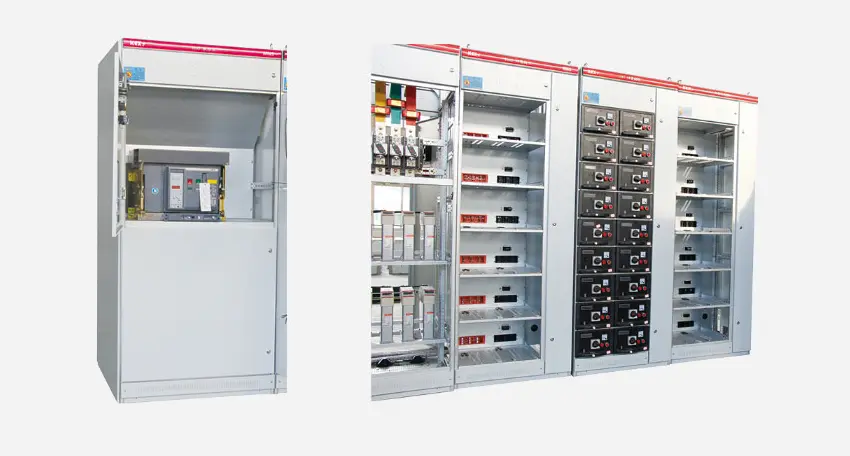

◆ Kabinet Pusat Distribusi Daya (PC)

◆ Kabinet B. Motor Control Center (MCC)

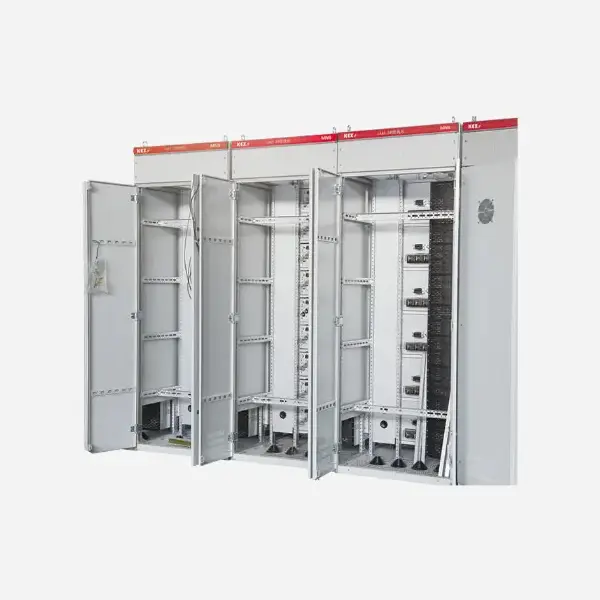

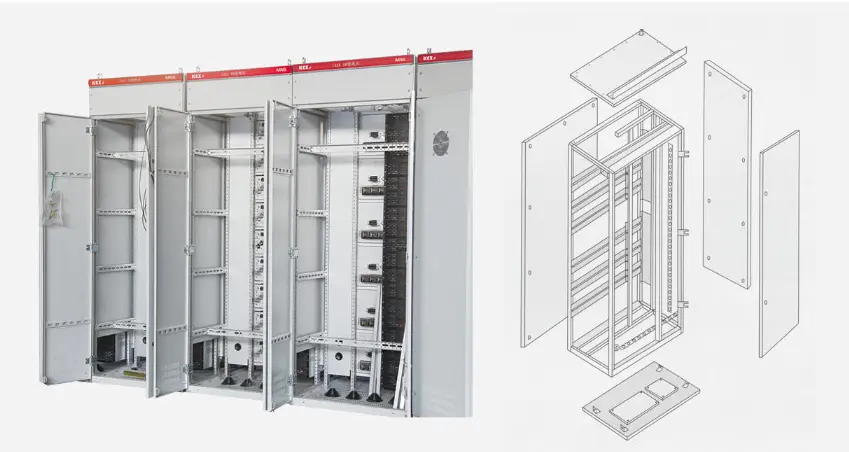

◆ Struktur bingkai kabinet terdiri dari profil berbentuk C

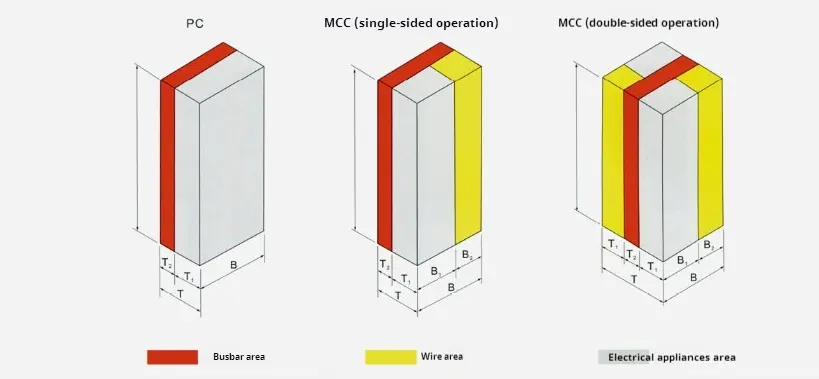

◆ Diagram skematik dari Kabinet Distribusi Daya Tegangan Jenis MNS

● Desain Partisi Kabinet

◆ Pusat Distribusi Daya (PC)

(1) Kabinet PC dibagi menjadi tiga kompartemen; Kompartemen bus horizontal: di belakang kabinet; Kompartemen unit fungsional: di bagian depan bagian atas kabinet atau di sisi kiri depan kabinet;

(2) Langkah -langkah segmentasi: Kompartemen bus horizontal dan kompartemen unit fungsional dipisahkan oleh pelat baja. Kompartemen loop kontrol dipisahkan dari kompartemen unit fungsional dengan penutup plastik eter polifenilen yang tahan api.

(3) Pemutus sirkuit bingkai yang dipasang di kabinet dapat dioperasikan secara manual di luar kabinet dalam keadaan tertutup. Amati keadaan pembukaan dan penutupan pemutus sirkuit dan menilai apakah pemutus sirkuit berada dalam posisi uji atau posisi kerja sesuai dengan hubungan posisi antara mekanisme operasi dan pintu.

(4) Struktur pemisahan dirancang antara sirkuit utama dan sirkuit tambahan. Unit listrik tambahan yang terdiri dari meter, lampu sinyal dan tombol semuanya dipasang di papan plastik, dan penutup yang terbuat dari plastik busa poliuretan tahan api dipisahkan dari sirkuit utama di belakang papan.

◆ Pusat Kontrol Motor Tarik dan Pusat Distribusi Daya Kecil (MCC)

Kabinet MCC tipe laci dibagi menjadi tiga kompartemen, yaitu, kompartemen bus horizontal di belakang kabinet, kompartemen unit fungsional di sebelah kiri di depan kabinet dan kompartemen kabel di sebelah kanan di bagian depan kabinet. Kompartemen bus horizontal dan kompartemen unit fungsional dipisahkan oleh papan fungsional yang terbuat dari plastik berbusa tahan api, dan kompartemen kabel dipisahkan dari kompartemen bus horizontal dan kompartemen unit fungsional oleh pelat baja. Pusat Kontrol Motor MCCI) Laci dibagi menjadi lima jenis berikut: 8e/4: Tinggi 200 × Lebar 150 × Kedalaman 400 mm. 8E/2: Tinggi 200 × Lebar 300x Kedalaman 400 mm. 8E: Tinggi 200 × Lebar 600 × Kedalaman 400 mm. 16E: Tinggi 400 × Lebar 600 × Kedalaman 400 mm. 24E: Tinggi 600 × Lebar 600 × Kedalaman 400 mm.

◆ Struktur kabinet sakelar outlet belakang

Untuk mengurangi lebar pengaturan kabinet sakelar, bus utama kabinet sakelar dipasang secara horizontal di bagian atas kabinet sakelar, dan bagian belakang kabinet adalah ruang kabel, di mana kabel yang masuk dan keluar terhubung. Bagian depan kabinet sakelar adalah ruang perangkat, di mana unit fungsional switchgear dipasang. Dalam sistem ini, ruang kabel di sisi kabinet sakelar dipindahkan ke kabinet belakang, yang sangat mengurangi lebar pengaturan kabinet sakelar untuk lebih memenuhi persyaratan tata ruang ruang gardu.

Kabinet pengumpan lebar 600mm dan kedalaman 1000/1200mm, dengan ruang bus utama independen di bagian atas, yang diisolasi dari ruang perangkat. Tinggi instalasi efektif ruang perangkat depan adalah 72E (E = 25mm), yang dipisahkan dari ruang kabel belakang oleh papan multifungsi, memanfaatkan penuh ruang instalasi kabinet sakelar, dengan struktur kompak dan konfigurasi unit yang fleksibel. Ruang kabel di bagian belakang memiliki pintu, yang nyaman untuk pemasangan dan pemeliharaan. Lebar kabinet yang masuk ditentukan sesuai dengan arus bingkai dari unit yang masuk. Lebar yang disarankan adalah 400/600/800/1000mm, dan kedalaman kabinet adalah 1000mm.

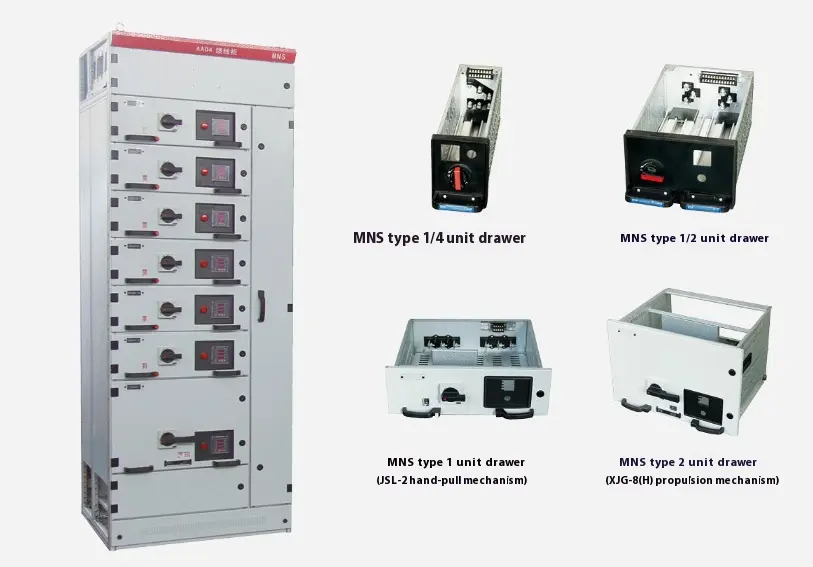

● Jenis laci

(1) 8e/4: Rakitan 4 unit laci dalam ruang ketinggian 8E.

(2) .8e/2: Rakit 2 unit laci dalam ruang ketinggian 8E.

(3) 8e: Merakit unit laci di ruang ketinggian 8E.

(4) 16E: Merakit unit laci pada ketinggian 16e (400mm).

(5) 24E: Merakit unit laci pada ketinggian 24E (600mm). Lima jenis unit laci dapat dirakit sendirian di kabinet, dan juga dapat digunakan untuk perakitan campuran. Lihat tabel di bawah ini untuk jumlah maksimum unit laci yang dapat ditampung di kabinet untuk perakitan tunggal.

◆ Tinggal laci listrik dan mekanis

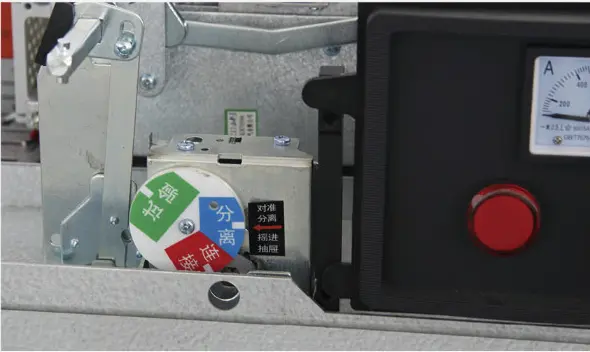

Unit laci memiliki posisi interlocking mekanis yang andal, yang dikendalikan oleh pegangan operasi dan memiliki posisi penutupan, pengujian, gambar, dan isolasi yang jelas dan akurat. Lihat gambar untuk fungsi mekanisme operasi. Untuk memperkuat tindakan pencegahan keamanan, gembok dapat ditambahkan setelah pegangan operasi diposisikan, dan hingga tiga kunci dapat ditambahkan, seperti yang ditunjukkan pada gambar kiri. Setelah unit laci ada, ia harus bertindak sesuai dengan fungsi operasi dan posisi yang tercantum pada Gambar 4 dan Gambar 5, jika tidak, ia akan dengan mudah merusak bagian struktural, jadi harap perhatikan saat menggunakannya.

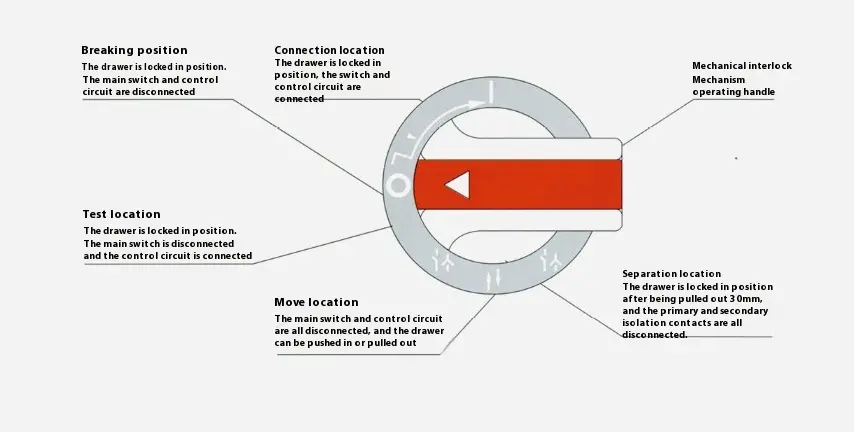

◆ 8e/4 dan 8e/2 Operasikan fungsi sakelar

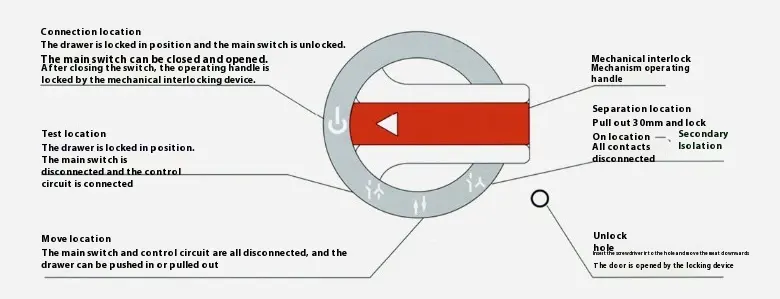

◆ 8 dan 16e, 24e mengoperasikan fungsi sakelar

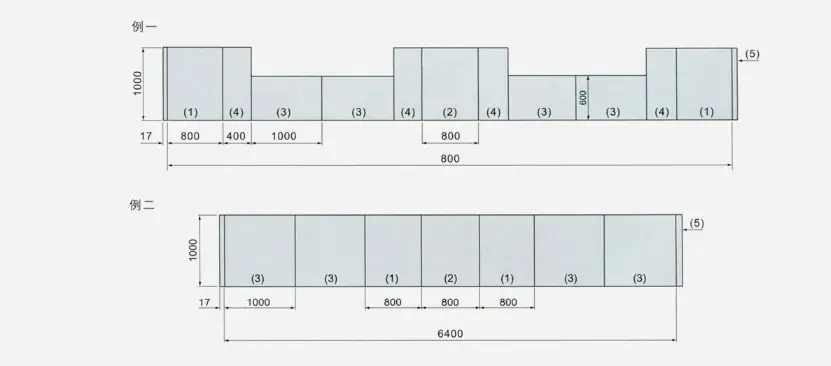

◆ Diagram skematik mode kombinasi

● Instalasi, Penggunaan dan Pemeliharaan

1. Ketika perangkat tiba di tujuan, pertama -tama periksa apakah kotak pengepakan selesai. Jika perangkat tidak segera dipasang, itu harus disimpan di tempat yang kering dan bersih.

2. Perangkat ini disarankan untuk dipasang jauh dari dinding, atau dapat dipasang di dinding. Pesawat pondasi pemasangan harus datar, dan kesalahan horizontal baja saluran foundation adalah 1/1000, dan total deviasi panjang adalah 3 mm ..

3. Disarankan untuk menggunakan grade 8.8 dan tension washer untuk pemasangan baut semua bagian konduktif, dan torsi pengetatan yang disarankan ditunjukkan pada tabel di bawah ini:

4. Sarung kepala kabel dan sejumlah konektor tembaga untuk sirkuit sekunder yang dipasok oleh aksesori skema MCC. (Untuk beradaptasi dengan pemrosesan penekan dingin dari sambungan tembaga, kabel fleksibel multi-core direkomendasikan untuk kabel sekunder).

5. Setelah menghubungkan kabel, bagian bawah perangkat harus ditutup untuk mencegah hewan kecil merangkak ke dalam kabinet dan menyebabkan kecelakaan sirkuit pendek.

6. Setelah pemasangan atau penyesuaian, sebelum beroperasi, diperlukan inspeksi dan pengujian berikut:

▶ Periksa apakah peralatan listrik dan kabel kontrol yang dipasang di perangkat memenuhi persyaratan gambar pabrik.

▶ Operasi manual dari berbagai sakelar harus fleksibel, tanpa kelainan atau macet.

▶ Periksa apakah tindakan mekanisme interlocking mekanis dan perangkat interlocking listrik benar dan dapat diandalkan, yang harus memenuhi persyaratan sistem.

▶ Periksa apakah resistensi isolasi dari sirkuit utama dan sirkuit kontrol memenuhi persyaratan yang ditentukan.

▶ Periksa apakah peralatan listrik yang dipasang di perangkat ini dalam kontak yang baik dan memenuhi persyaratan teknis alat listrik itu sendiri.

▶ Periksa apakah ada benda asing di dalam perangkat dan apakah sekrup pemasangan dari berbagai bagian longgar.

◆ Instruksi pengoperasian untuk tarik-out mcc:

(1) Hanya setelah bagian bawah laci memasuki pemandu dengan benar dapat didorong ke dalam kabinet, jika tidak, laci akan rusak atau tidak dapat ditarik keluar.

(2) Lihat Gambar 4 untuk simbol dan fungsi pada panel laci 8e/4 dan 8e/2. Panah dari posisi pecah "O" ke posisi kerja "I" pada gambar menunjukkan bahwa pegangan operasi harus didorong terlebih dahulu dan kemudian diputar dari "O" ke "I". Saat kembali, tidak perlu mendorongnya, cukup putar pegangan "Aku" menjadi "o", dan setelah melepaskan, pegangannya.

(3) Lihat Gambar 5 untuk simbol dan fungsi pada panel laci 8E-24E. Ketika pegangan mencapai posisi kerja, mekanisme melepaskan kunci mekanik pada sakelar utama, dan kemudian sakelar utama dapat ditutup dan dibuka. Namun, ketika sakelar utama ditutup, pegangan mekanisme interlocking tidak dapat dioperasikan. Ada penutup plastik kecil di pintu di sudut kanan bawah yang memenuhi tanda, yang merupakan mekanisme membuka kunci pintu. Proses operasi adalah sebagai berikut: Ketika laci berada di posisi kerja, jika Anda ingin membuka pintu, pertama -tama tarik keluar penutup kecil, lalu masukkan obeng ke dalam lubang dan pindahkan kait ke bawah untuk membuka pintu. Pastikan untuk menutupi penutup plastik kecil setelah membuka pintu, jika tidak, tingkat perlindungan asli akan dihancurkan.

● Transportasi dan penyimpanan perangkat

▶ Perangkat tidak diperbolehkan memberi tip dan mengalami getaran yang parah.

▶ Pelat sudut transportasi harus digunakan saat mengangkat perangkat setelah membongkar, dan sudut yang disertakan dari dua kabel baja dan tali harus ≤1200. Jika truk forklift, roller, atau linggis digunakan, itu tidak diizinkan untuk dilakukan langsung pada underframe perangkat.

▶ Ketika perangkat dipasang di tempatnya, jika Anda ingin memindahkan posisi untuk jarak pendek, Anda dapat mencabutnya di empat sudut sasis.

▶ Produk dan bagian listrik tidak diperbolehkan dibongkar sesuka hati di perangkat.

▶ Hujan harus dicegah agar tidak basah, dan suhu sekitar harus sesuai dengan ketentuan yang relevan dari sampel ini.

● Kelengkapan produk

Kabinet Distribusi Daya Tegangan Tegangan Rendah dilampirkan dengan daftar pengepakan, sertifikat produk, manual instruksi produk dan gambar yang diperlukan, dan kunci pintu dan suku cadang yang disediakan sesuai dengan daftar pendukung dilampirkan.
