Switchgear distribusi daya tegangan rendah

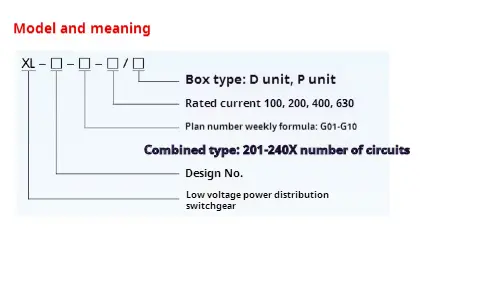

● Makna model

● Menggunakan kondisi

◆ Sakelar distribusi daya tegangan rendah tipe XL-21 harus dipasang pada ketinggian kurang dari 2000m.

◆ Suhu sekitar dan suhu udara sekitar tidak lebih tinggi dari +40 ℃, tetapi suhu rata -rata tidak lebih tinggi dari +35 ℃ dan suhu udara sekitar tidak lebih rendah dari -100 ℃ dalam periode 24 jam.

◆ Tidak boleh ada debu, asam, garam, korosif, dan gas yang berlebihan di udara. Suhu relatif tidak boleh melebihi 50% pada suhu tertinggi +40 ℃, dan suhu relatif yang lebih tinggi diizinkan pada suhu terendah, seperti 90% di bawah +20 ℃. Harus dipertimbangkan bahwa kondensasi umum kadang -kadang terjadi karena perubahan suhu.

◆ Ketika pengguna memiliki persyaratan khusus, mereka dapat bernegosiasi dengan produsen.

● Fitur desain

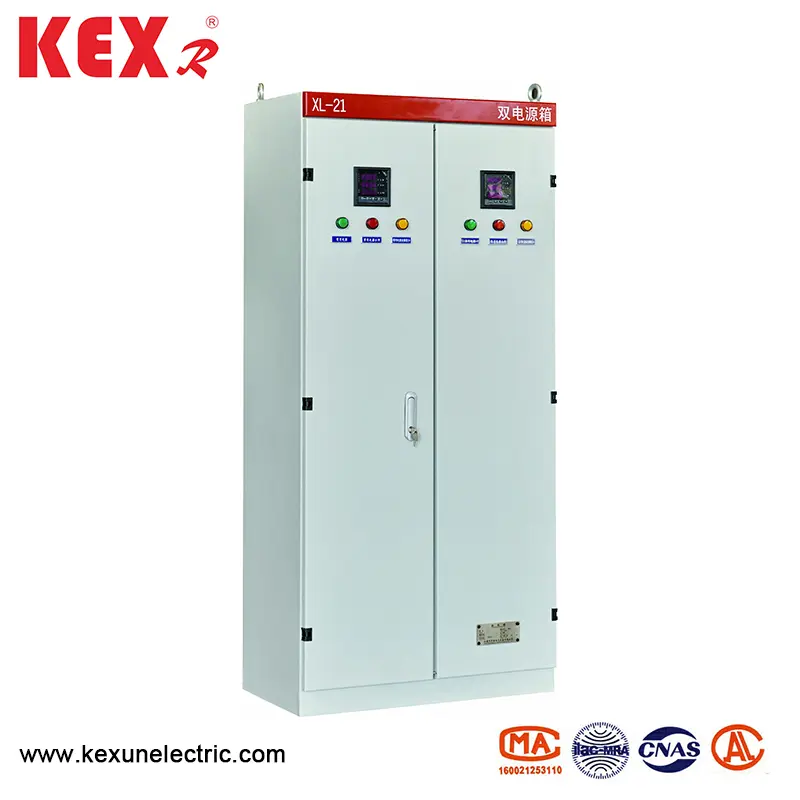

◆ Sakelar distribusi daya tegangan rendah tipe XL-21 dipasang di lantai dan dapat langsung dipasang di bawah transformator. Badan switchgear terbuat dari pelat baja berkualitas tinggi dilas atau dirakit, dan pegangan pengoperasian sakelar pisau dipasang di kolom kanan di depan switchgear, yang dapat digunakan untuk catu daya switching. Voltmeter dipasang di depan kotak distribusi daya. Menunjukkan tegangan bus. Ada pintu di depan kotak distribusi daya. Setelah pintu dibuka, semua peralatan di kotak distribusi daya terbuka, yang nyaman untuk pemeliharaan. Kotak distribusi daya ini mengadopsi komponen baru yang dirancang oleh China, yang memiliki karakteristik struktur kompak, pemeliharaan yang nyaman dan kombinasi fleksibel dari skema sirkuit. Kotak distribusi daya dilengkapi dengan pemutus sirkuit sebagai perlindungan sirkuit pendek, dan tombol operasi dapat dipasang di depan pintu.

◆ Mode Operasi: Manual.

◆ Mode Instalasi: Instalasi Vertikal

◆ Mode kabel: kabel tetap

● Parameter teknis dari switchgear Distribusi Daya Tegangan Rendah XL-21

● Memasang dan menggunakan switchgear distribusi daya tegangan rendah XL-21

◆ Kotak distribusi daya dapat dikemas dan diangkut hanya setelah lulus inspeksi. Ketika produk tiba di tujuan, pertama -tama centang apakah kotak selesai. Jika kotak distribusi daya tidak segera dipasang, simpan produk di tempat yang kering dan bersih.

◆ Kotak distribusi daya dapat dipasang sesuai dengan gambar instalasi, dan baja saluran dan sekrup foundation harus disediakan oleh pengguna. Jika kabel keluar, pengguna harus mengubur alur fondasi dan parit kabel di luar baut pasta bawah.

◆ Setelah kotak distribusi daya dipasang atau dirombak, serangkaian item harus diperiksa dan diuji sebelum dioperasikan.

(1) Periksa apakah peralatan dan kabel listrik internal sesuai dengan diagram skematik.

(2) Periksa dan operasikan sakelar beberapa kali untuk melihat apakah itu fleksibel dan normal.

(3) Periksa dan uji apakah semua meter dan relay akurat.

● Instruksi pemesanan

Dokumen dan aksesori yang disediakan oleh Kexun saat memasok.

▶ Daftar Pengiriman.

▶ Sertifikat produk.

▶ Laporan inspeksi pabrik.

▶ Deskripsi produk

▶ Diagram sistem primer, diagram skematik kontrol dan diagram kabel sekunder.

▶ Kunci pintu kabinet, pegangan operasi dan suku cadang yang ditentukan dalam kontrak.

▶ Instruksi untuk penggunaan komponen utama
