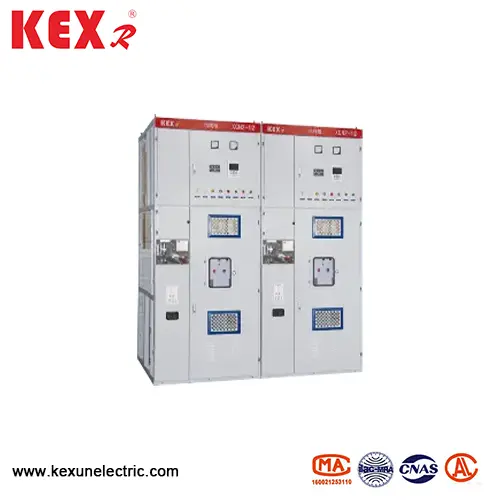

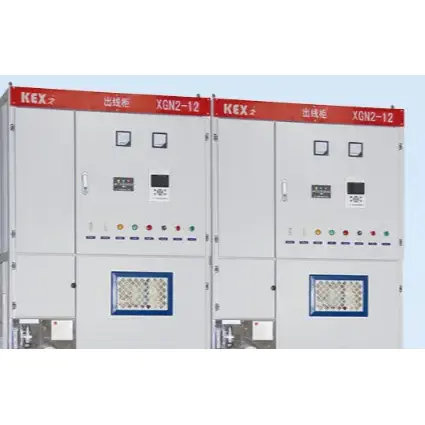

Jenis kotak tetap logam tetap tertutup switchgear

● Menggunakan kondisi

▶ Suhu ambien XGN2-12 Tipe Tipe Kotak Tetap Logam Tertutup Saklar Harus

-25 ~ 40 ℃ (indoor)

▶ Altitude: Di bawah 1000m

▶ Kelembaban relatif rata -rata harian tidak lebih dari 95%, dan kelembaban relatif rata -rata bulanan tidak lebih dari 90%

▶ Gempa bumi tidak boleh melebihi besarnya 8

▶ XGN2-12 Tipe Type Tipe Fixed Metal Tertutup Switchgear harus dipasang di tempat yang bebas dari kebakaran, ledakan, polusi serius, korosi kimia dan getaran kekerasan.

● Parameter teknis

◆ Perangkat anti-kesalahan

Fungsi "lima pencegahan" adalah untuk mencegah pemutus sirkuit dibagi dan ditutup karena kesalahan; Cegah kesalahan operasi dan kesalahan operasi sakelar isolasi; Mencegah sakelar pentanahan dari tutup saat diisi; Cegah sakelar pentanahan dari dihidupkan saat ditutup; Cegah memasuki interval yang dibebankan secara tidak sengaja.

Jenis kotak tipe kotak XGN2-12 Fixed logam tertutup switchgear mengadopsi mode penguncian mekanik wajib, dan perangkat pengunci terdiri dari komponen utama seperti dukungan, disk, panel, pelat pengunci, pegangan, batang penghubung, dll., Yang memiliki karakteristik kinerja yang andal, fungsi lengkap, struktur sederhana dan operasi yang nyaman, dengan demikian mencapai "lima prasyarat" hanya dan hanya pengoperasian yang mudah, dan pada lima prasaskah "dan pengoperasian yang nyaman".

▶ Sakelar kontrol (sakelar KW) dengan flop merah dan hijau digunakan dalam skema pemutus sirkuit untuk mencegah pemutus sirkuit dibagi dan ditutup karena kesalahan

▶ Hanya setelah pemutus sirkuit benar -benar rusak, pegangan kecil dapat ditarik keluar dari posisi "bekerja" dan beralih ke posisi "melanggar dan mengunci"; Membuka dan menutup sakelar isolasi; Cegah sakelar pemutusan 7-load dari pembukaan dan penutupan. Reversibilitas penguncian dan anti-penguncian memiliki fungsi anti-misiperasi ganda, yaitu, ketika pegangan kecil berada dalam posisi "melanggar penguncian", hanya pemutusan atas dan bawah yang dapat dihidupkan dan dimatikan, tetapi pemecah sirkuit tidak dapat dihidupkan dan dimatikan, sehingga menghindari kesalahan operasi dari pemecah sirkuit sirkuit dari pemutus sirkuit dari pemutus sirkuit dari pemutus sirkuit dari pemutus sirkuit dari pemutus sirkuit tersebut

▶ Ketika pemutus sirkuit dan pemutusan atas dan bawah berada dalam keadaan tertutup, dan pegangan kecil berada dalam posisi "bekerja", pintu kabinet depan dan belakang tidak dapat dibuka, sehingga dapat mencegah mereka memasuki interval langsung secara tidak sengaja secara tidak sengaja secara tidak sengaja karena secara tidak sengaja karena secara tidak sengaja karena secara tidak sengaja karena secara tidak sengaja karena secara tidak sengaja karena secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja secara tidak sengaja

▶ Ketika pemutusan atas dan bawah tidak dibuka, sakelar pentanahan tidak dapat ditutup, dan pegangan kecil tidak dapat diputar dari posisi "melanggar dan mengunci" ke posisi "pemeliharaan", yang dapat mencegah kawat pentanahan digantung dengan listrik dengan listrik

▶ Jika sakelar pembumian tidak dibuka, diskonektor atas dan bawah tidak dapat ditutup, yang dapat mencegah kabel pembumian dari menutup pemutusan atas dan bawah.

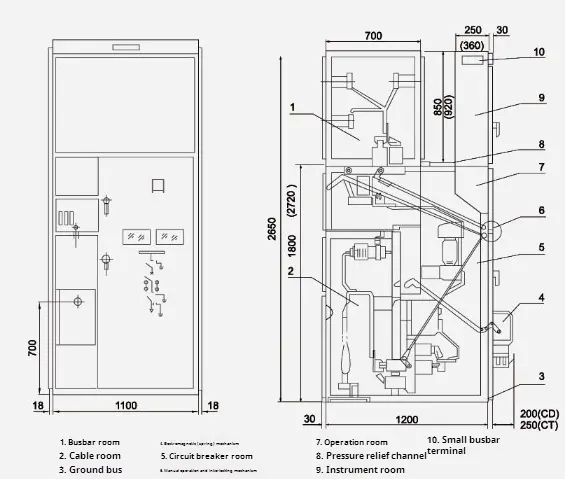

● XGN □ -12/07d Garis Besar

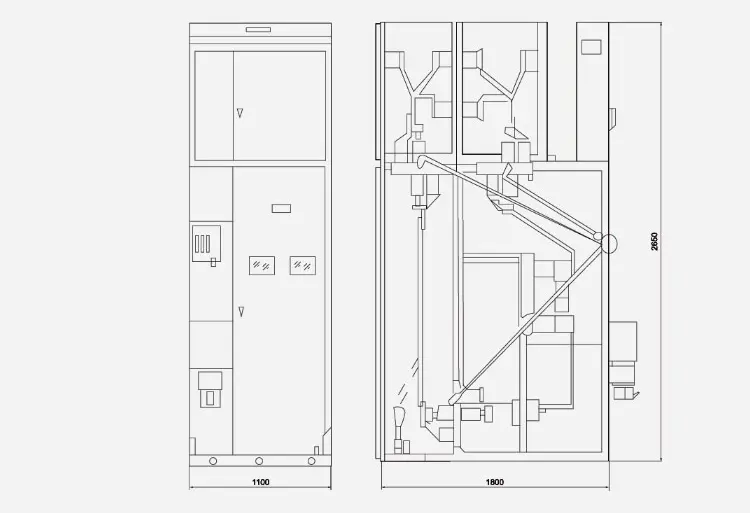

● XGN □ -12 (outlet dari kabel bypass) Garis besar gambar

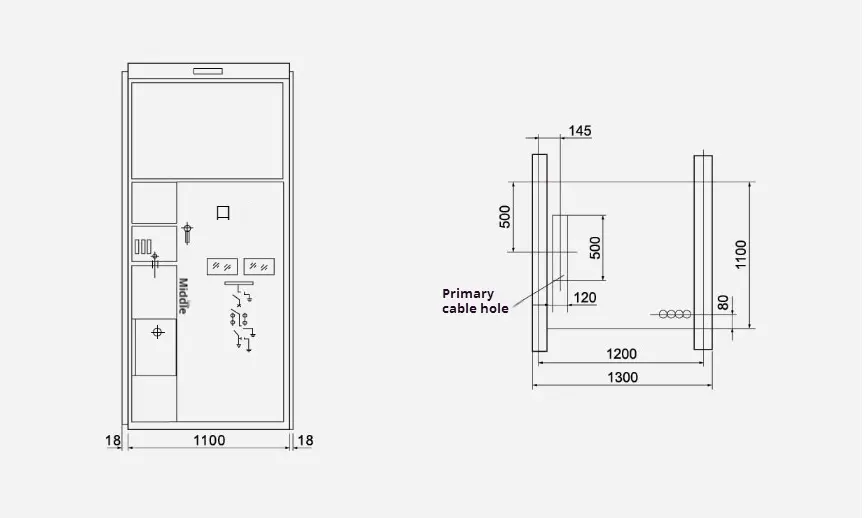

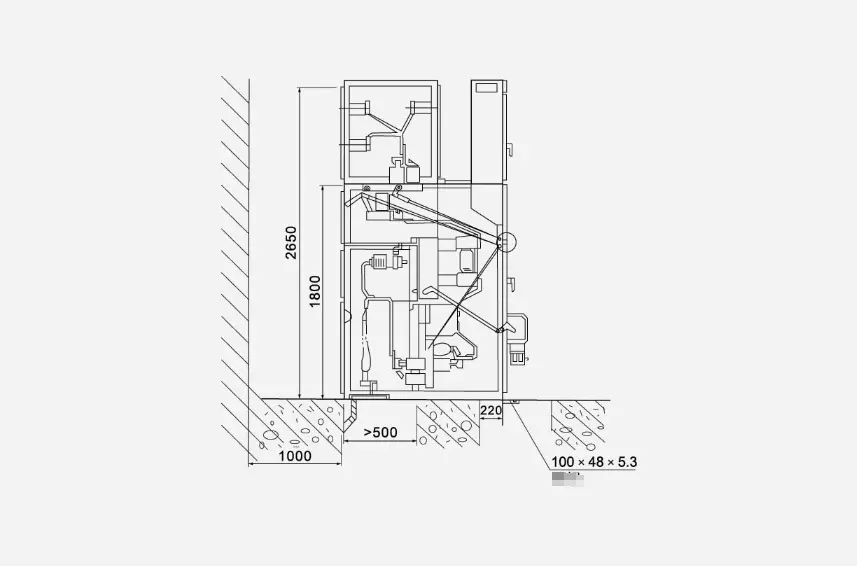

● Menggambar instalasi dimensi keseluruhan
