● Menggunakan kondisi

▶ Suhu udara: -10 ~ 40 ℃;

▶ Altitude: di bawah 1000m

▶ Kelembaban: Kelembaban Relatif: Rata -rata harian kurang dari 95%, dan rata -rata bulanan tidak lebih dari 90%

▶ Tekanan uap air: Nilai rata -rata harian tidak lebih dari 2,2 kpa, dan nilai rata -rata bulanan tidak lebih dari 1,8 kPa ；; Ketika suhu turun tiba -tiba, kondensasi dapat terjadi, disertai dengan polusi. Produk ini cocok untuk dua kondisi lingkungan berikut yang lebih parah dari kondisi normal:

(1) kondensasi tidak sering (tidak lebih dari dua kali sebulan) dan sedikit tercemar;

(2). Secara umum, tidak ada kondensasi (rata -rata tidak lebih dari dua kali setahun), yang tercemar serius

▶ HV Switchgear cocok untuk tempat -tempat keras di mana tidak ada bahaya kebakaran dan ledakan, dan polusi serius sudah cukup untuk mengoreksi logam dan menghancurkan isolasi

▶ KYN28-12 Tipe HV Switchgear cocok untuk tempat-tempat di mana tidak ada getaran kekerasan, benjolan dan kecenderungan vertikal tidak melebihi 80.

Catatan:

(1) switchgear HV memungkinkan penyimpanan dan transportasi di -30 ℃

(2) ketika ketinggian melebihi 1000m, itu harus ditangani sesuai dengan b/2102 "Persyaratan teknis untuk peralatan listrik tegangan tinggi menggunakan area ketinggian"; Ketika ketinggian tidak melebihi 2000m, tidak ada tindakan yang harus diambil untuk peralatan tambahan bertegangan rendah;

(3) Ketika kondisi penggunaan aktual berbeda dari di atas, itu harus dinegosiasikan oleh pengguna dan pabrikan.

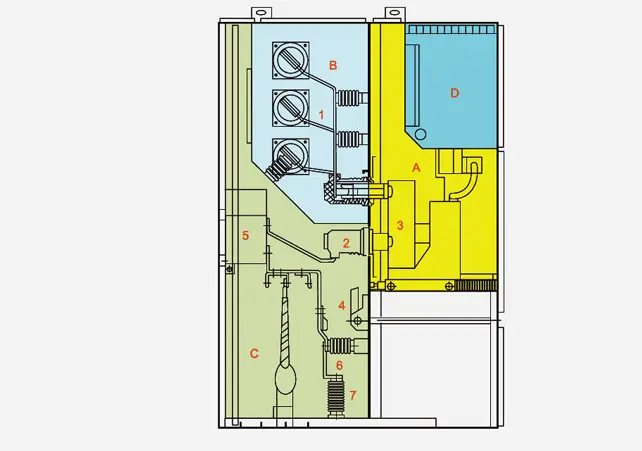

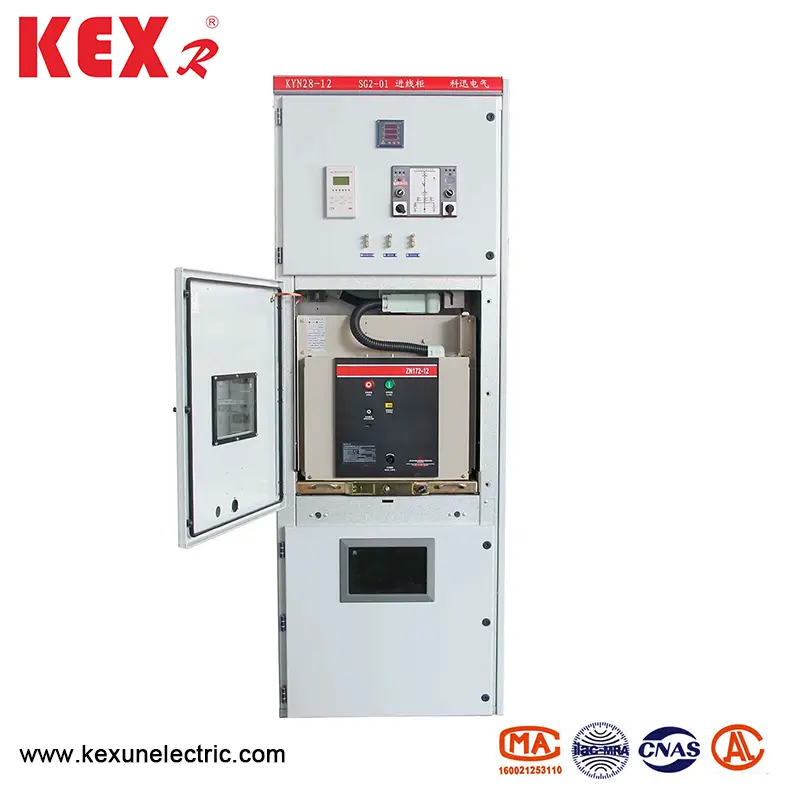

◆ Switchgear HV terdiri dari dua bagian: badan kabinet tetap dan bagian yang dapat ditarik (handcart singkat) (lihat gambar untuk diagram skematis dari struktur switchgear HV Below). Cangkang bodi kabinet switchgeart dan papan tulis masing-masing unit fungsional dibaut dengan pelat baja yang dilapisi aluminium-zinc. Tingkat perlindungan shell switchgear mencapai IP4X, dan tingkat perlindungan setiap papan partisi kompartemen dan pintu pemutus sirkuit adalah P2X ketika dibuka. Switchgear HV tipe KYN28-12 dapat dilengkapi dengan vs1 vakum pemutus sirkuit VS1, ZN 12V dan vakum vakum sirkuit handcart, dan kontaktor vakum VC yang diproduksi oleh ABB Company. Switchgear dapat dipasang di lemari ganda, yaitu dalam pengaturan back-to-back. Instalasi dan debugging kabinet sakelar dapat dilakukan di depan, sehingga kabinet sakelar dapat dipasang di dinding. Keuntungan terbesar dari pemasangan di dinding adalah menghemat ruang lantai. Selain itu, switchgear HV dapat dipasang tanpa dinding, yaitu, jenis pemeliharaan dua sisi. Tata letak struktur internal keduanya tidak konsisten, dan keuntungannya adalah pemeliharaan yang nyaman.

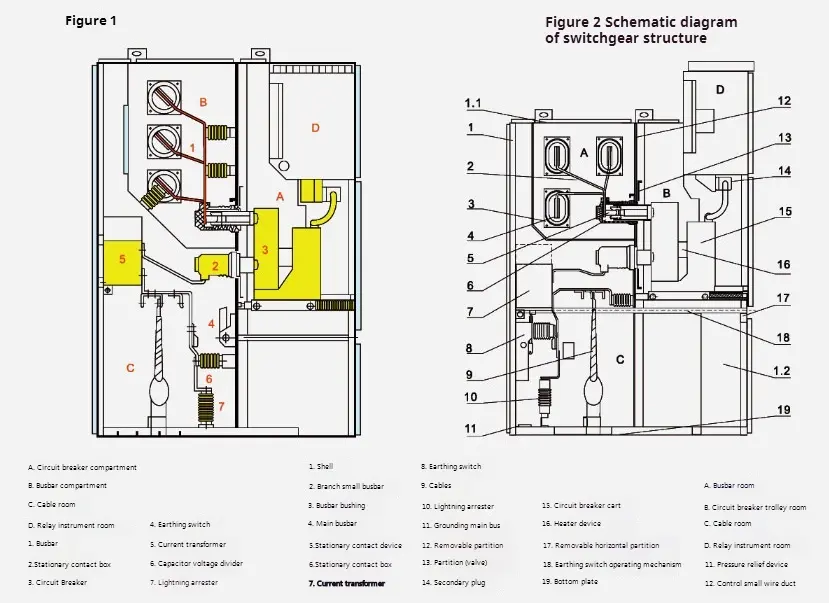

◆ Struktur switchgear HV

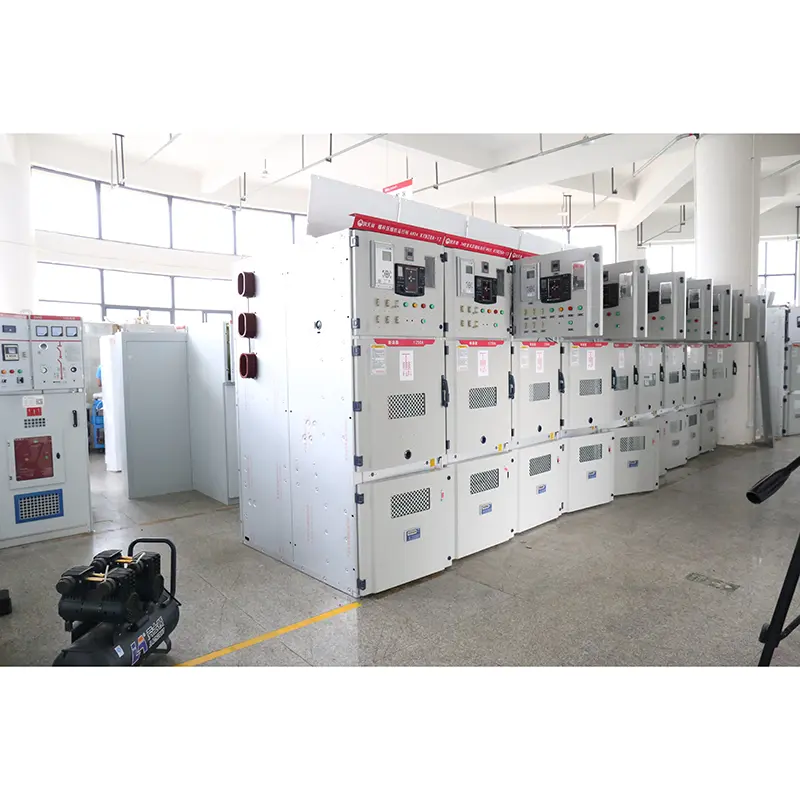

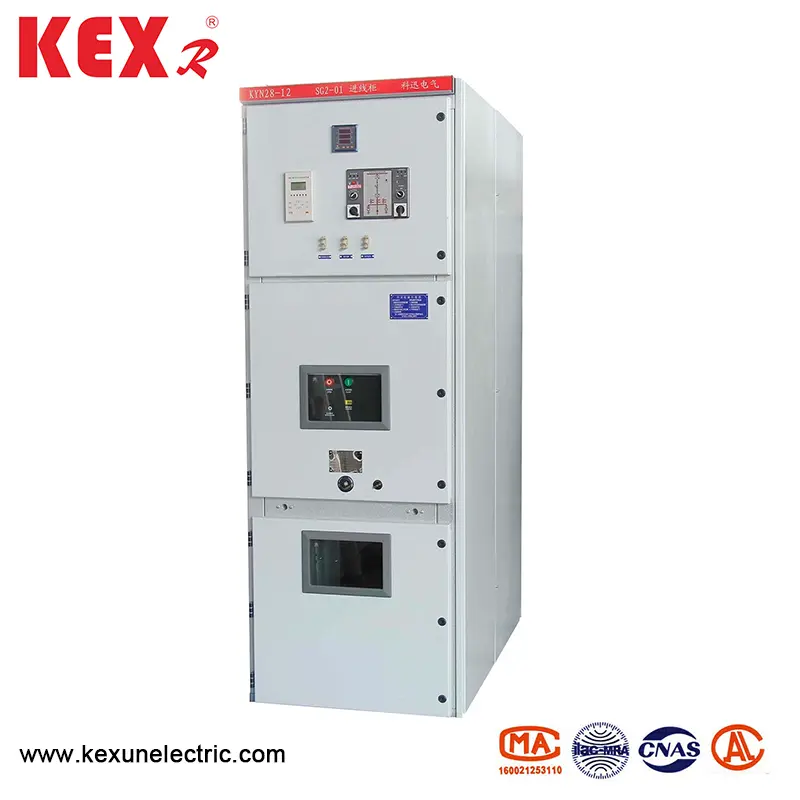

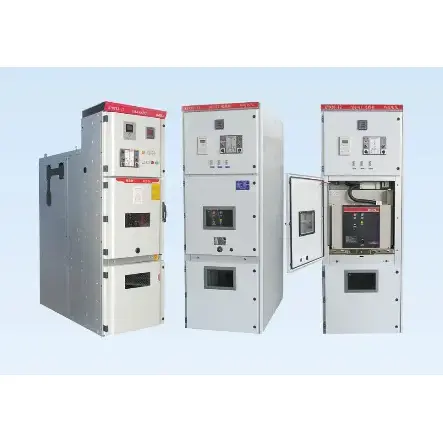

◆ Tinjauan umum dari switchgear tipe HV KYN28-12

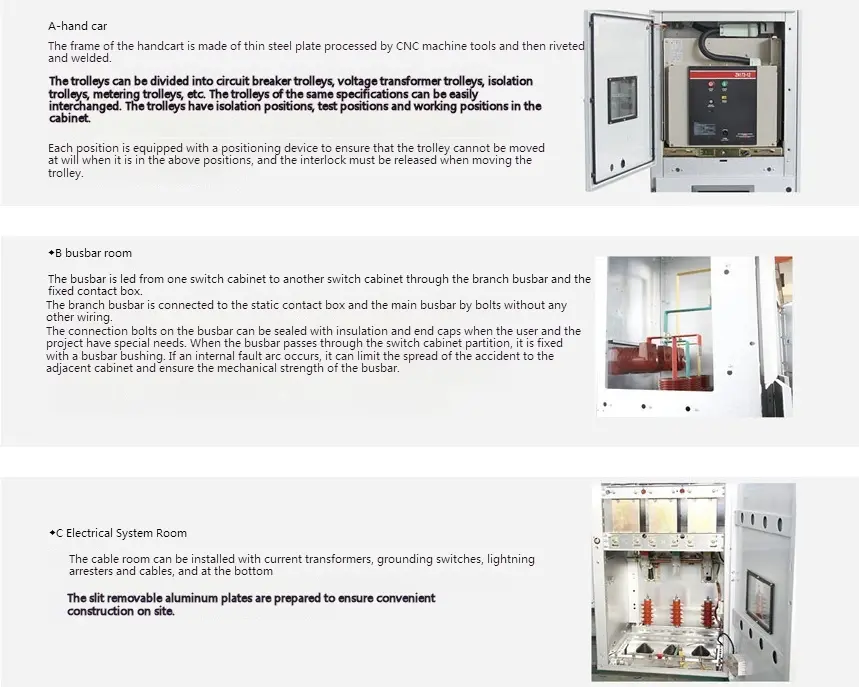

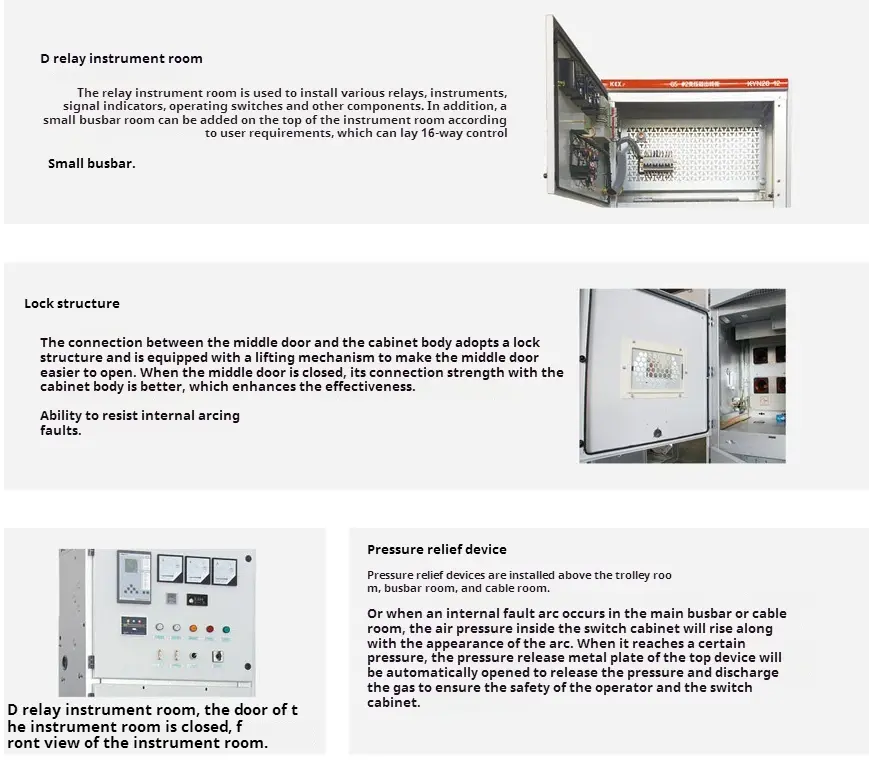

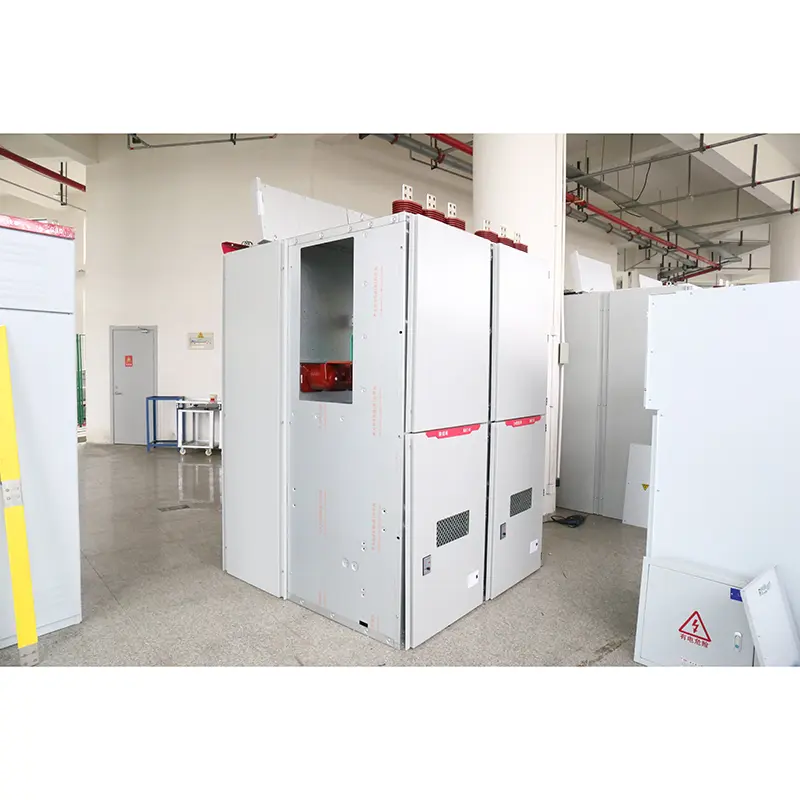

Shell kabinet dan partisi switchgear HV terbuat dari pelat baja yang dilapisi aluminium-zinc atau pelat baja yang dibaut setelah diproses dan ditekuk oleh alat mesin CNC, dan kabinet sakelar yang dirakit dapat mempertahankan keseragaman dalam ukuran. Pelat baja yang dilapisi aluminium-zinc memiliki efek anti korosi dan anti-oksidasi yang kuat dan kekuatan mekanik yang lebih tinggi daripada pelat baja yang sama. Interior switchgear HV dibagi menjadi 1. Ruang Tangan 2. Ruang Bus 3. Kamar Kabel 4. Ruang instrumen relay, dan cangkang masing -masing unit memiliki landasan independen. Pintu switchgear semuanya disemprot dengan plastik elektrostatik untuk membuat permukaannya memiliki keunggulan ketahanan benturan, ketahanan korosi dan penampilan yang indah (warna dapat disesuaikan oleh pengguna).

◆ Shell dan partisi

Shell dan partisi switchgear HV tipe KYN28-12 terbuat dari pelat baja seng berlapis aluminium berkualitas tinggi yang dibaut setelah ditekuk oleh alat mesin CNC, sehingga switchgear HV yang dirakit dapat mempertahankan keseragaman dalam ukuran. Ini memiliki ketahanan korosi yang kuat dan resistensi oksidasi, dan memiliki kekuatan mekanik yang lebih tinggi daripada pelat baja yang sama. HV Switchgear dibagi menjadi ruang tangan (kompartemen pemutus sirkuit), ruang bus, ruang kabel dan ruang instrumen relai (ruang tegangan rendah) dengan partisi. Cangkang setiap unit dibumikan secara independen.

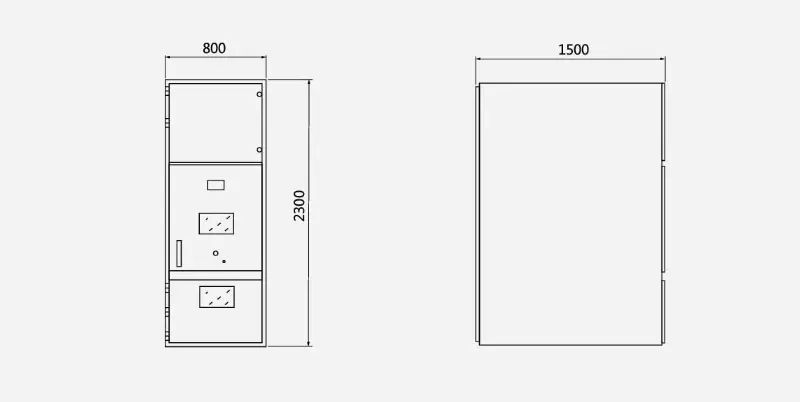

◆ Dimensi garis besar switchgear HV adalah sebagai Belows ：
